基于自定义向导的通用实时半实物仿真代码自动生成方法

doi:10.16182/j.issn1004731x.joss.23-FZ0856

系统仿真学报 ›› 2023, Vol. 35 ›› Issue (10): 2279-2287.doi: 10.16182/j.issn1004731x.joss.23-FZ0856

• 论文 • 上一篇

基于自定义向导的通用实时半实物仿真代码自动生成方法

刘紫寒, 侯凌霄, 李杨, 王智广, 张武龙

北京仿真中心复杂系统建模与仿真全国重点实验室，北京 100854

收稿日期:2023-07-07 修回日期:2023-09-19 出版日期:2023-10-30 发布日期:2023-10-26
第一作者简介:刘紫寒(1996-)，女，硕士，工程师，研究方向为制导控制系统半实物仿真。

An Automatic Code Generation Method for Generic Real-time Hardware-in-the-loop Simulation Based on Custom Wizard

Liu Zihan, Hou Lingxiao, Li Yang, Wang Zhiguang, Zhang Wulong

National Key Laboratory of Modeling and Simulation for Complex Systems, Beijing Simulation Center, Beijing 100854, China

Received:2023-07-07 Revised:2023-09-19 Online:2023-10-30 Published:2023-10-26

摘要/Abstract

摘要：

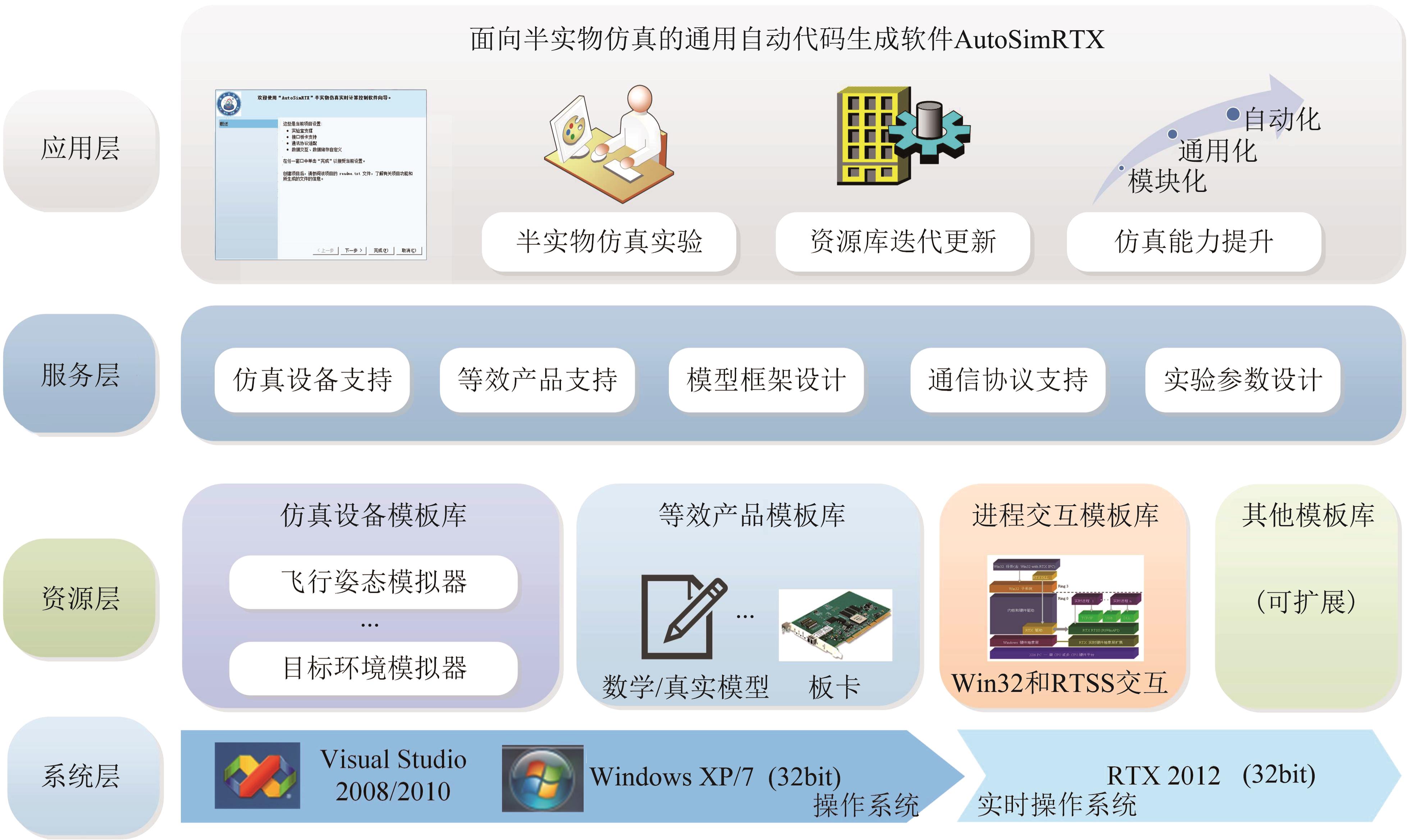

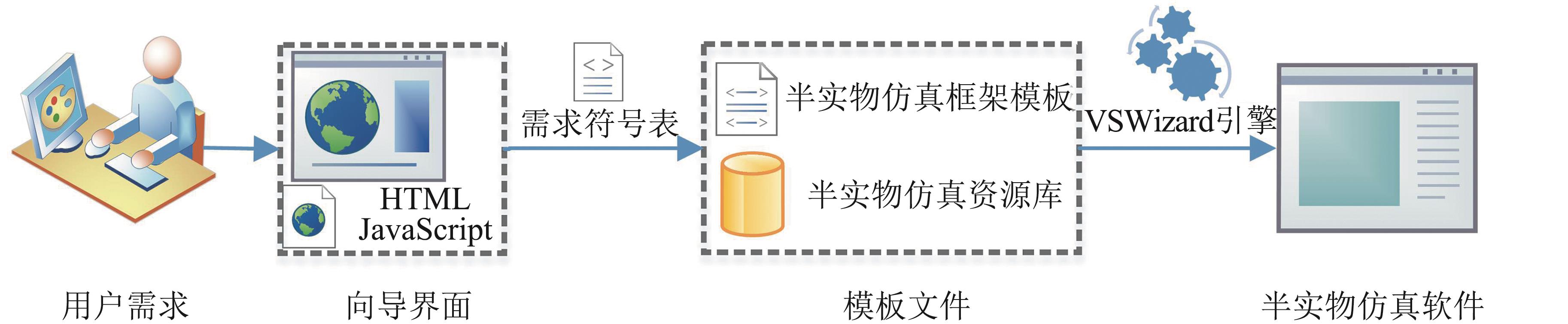

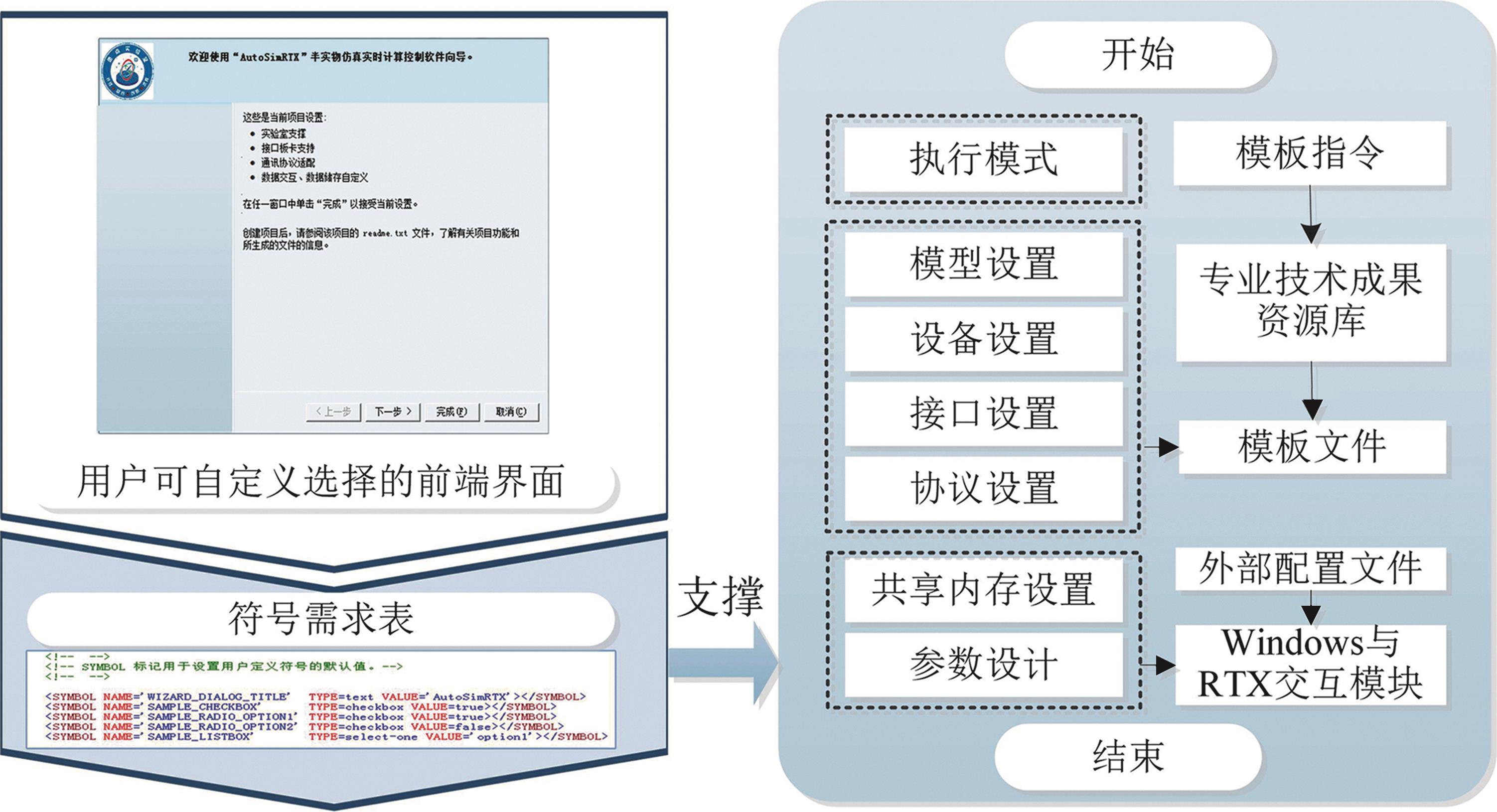

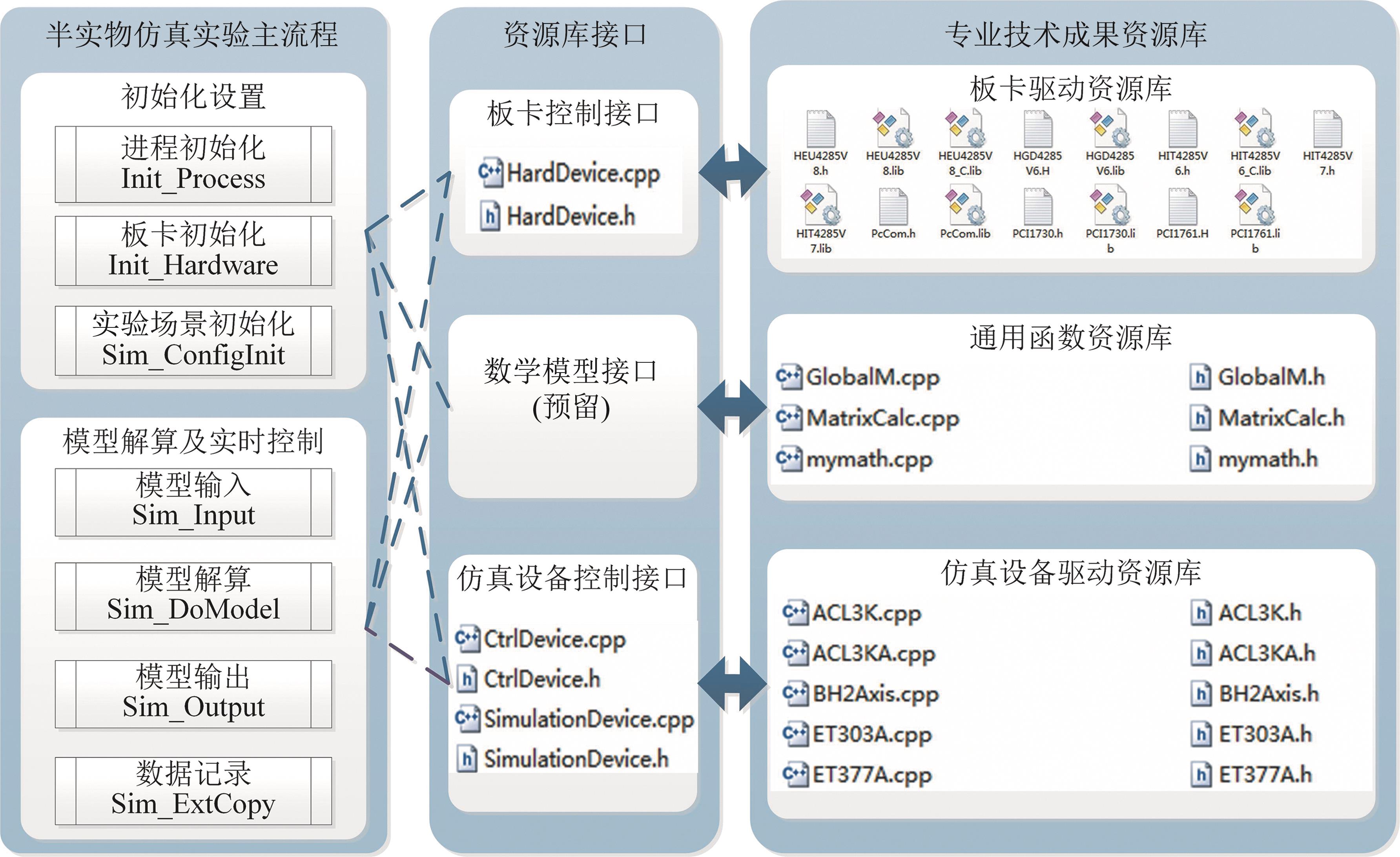

面向自动化、通用化半实物仿真能力提升需求，提出了一种基于自定义向导的通用实时半实物仿真代码自动生成方法。基于半实物仿真技术构建了模块化、通用化的代码模板框架文件和专业技术成果资源库；基于HTML+CSS+JavaScript语言完成了响应式前端界面和引擎脚本文件设计；开发了面向半实物仿真的通用自动代码生成软件AutoSimRTX，有效支撑了半实物仿真验证系统的构建和实现。

关键词: 自动代码生成, 半实物仿真, 自定义向导, 模板, AutoSimRTX

Abstract:

For the capability improvement demands of automation and generalization hardware-in-the-loop simulation system, an automatic code generation method for generic real-time hardware-in-the-loop simulation based on custom wizard is proposed. A modular and universal code template-based frame documents and professional resource library are constructed with years of technical accumulation in hardware-in-the-loop simulation. The responsive front-ends and scripts are designed by HTML, CSS and JavaScript and an universal automatic code generation software AutoSimRTX is developed, which effectively supports the construction of hardware-in-the-loop simulation system.

Key words: automatic code generation, hardware-in-the-loop simulation, custom wizard, template-based, AutoSimRTX

中图分类号:

TP391.9

刘紫寒,侯凌霄,李杨等 . 基于自定义向导的通用实时半实物仿真代码自动生成方法[J]. 系统仿真学报, 2023, 35(10): 2279-2287.

Liu Zihan,Hou Lingxiao,Li Yang,et al . An Automatic Code Generation Method for Generic Real-time Hardware-in-the-loop Simulation Based on Custom Wizard[J]. Journal of System Simulation, 2023, 35(10): 2279-2287.

图/表 9

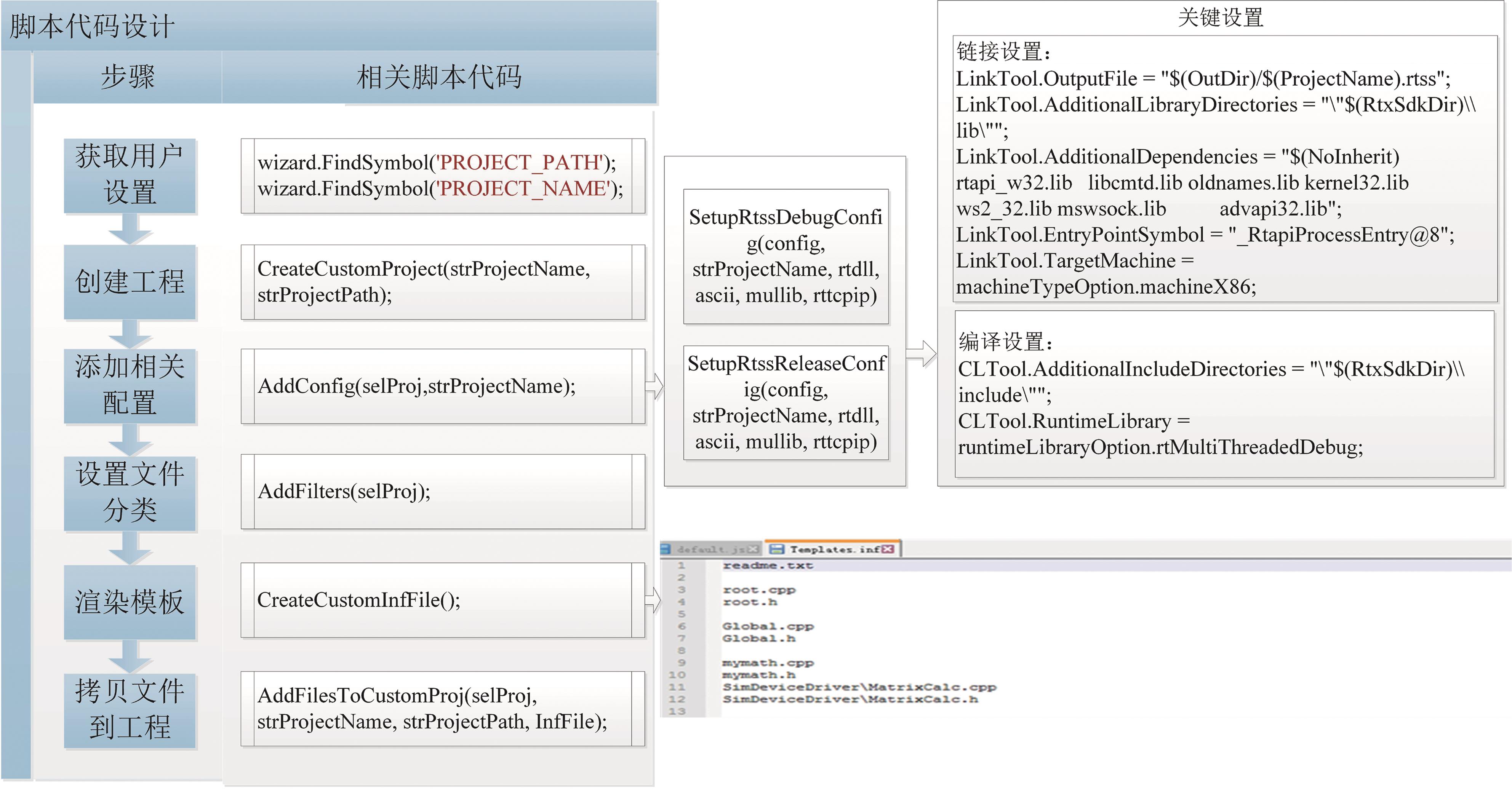

图1

图2

图3

图4

图5

表1

图6

图7

表2

参考文献 12

1	Li Zhen, Jiang Ying, Zhang Xiaojiang, et al. The Metric for Automatic Code Generation[J]. Procedia Computer Science, 2020, 166: 279-286.
2	王博, 舒新峰, 王小银, 等. 自动代码生成技术的发展现状与趋势[J]. 西安邮电大学学报, 2018, 23(3): 1-12.
	Wang Bo, Shu Xinfeng, Wang Xiaoyin, et al. Current Situation and Trend of Automatic Code Generation Technology[J]. Journal of Xi'an University of Posts and Telecommunications, 2018, 23(3): 1-12.
3	王博, 华庆一, 舒新峰. 一种基于模型和模板融合的自动代码生成方法[J]. 现代电子技术, 2019, 42(22): 69-74.
	Wang Bo, Hua Qingyi, Shu Xinfeng. An Automatic Code Generation Method Based on Fusion of Model and Template[J]. Modern Electronics Technique, 2019, 42(22): 69-74.
4	张峰逸, 彭鑫, 陈驰, 等. 基于深度学习的代码分析研究综述[J]. 计算机应用与软件, 2018, 35(6): 9-17, 22.
	Zhang Fengyi, Peng Xin, Chen Chi, et al. Research on Code Analysis Based on Deep Learning[J]. Computer Applications and Software, 2018, 35(6): 9-17, 22.
5	Hu Kai, Duan Zhangbo, Wang Jiye, et al. Template-based AADL Automatic Code Generation[J]. Frontiers of Computer Science, 2019, 13(4): 698-714.
6	冯锦丹, 战德臣, 聂兰顺, 等. 基于模式的业务构件代码生成方法[J]. 电子学报, 2008, 36(12A): 19-24.
	Feng Jindan, Zhan Dechen, Nie Lanshun, et al. Pattern Based Code Generation Method for the Business Component[J]. Acta Electronica Sinica, 2008, 36(12A): 19-24.
7	Li Wenjuan, Li Dingsheng, Zhang Jingwei. Model-based Design and Experimental Validation of Control System for a Three-level Inverter[J]. Electronics, 2022, 11(13): 1979.
8	於良伟, 袁泉, 霍剑青, 等. 基于XML和XSLT的模型驱动构架[J]. 计算机工程, 2010, 36(6): 49-51.
	Yu Liangwei, Yuan Quan, Huo Jianqing, et al. Model Driven Architecture Based on XML and XSLT[J]. Computer Engineering, 2010, 36(6): 49-51.
9	Durai A D, Ganesh M, Mathew R M, et al. A Novel Approach With an Extensive Case Study and Experiment for Automatic Code Generation From the XMI Schema of UML Models[J]. The Journal of Supercomputing, 2022, 78(6): 7677-7699.
10	王珊, 萨师煊. 数据库系统概论[M]. 5版. 北京: 高等教育出版社, 2014.
11	尹浩. 基于深度学习的用户界面代码自动生成研究[D]. 成都: 四川大学, 2021.
	Yin Hao. Research on Automatic User Interface Code Generation Based on Deep Learning[D]. Chengdu: Sichuan University, 2021.
12	汪畅. 基于动词属性的模板化自动代码生成[D]. 重庆: 重庆大学, 2010.
	Wang Chang. Automatic Code Generation Base on Template and Verb Properties[D]. Chongqing: Chongqing University, 2010.

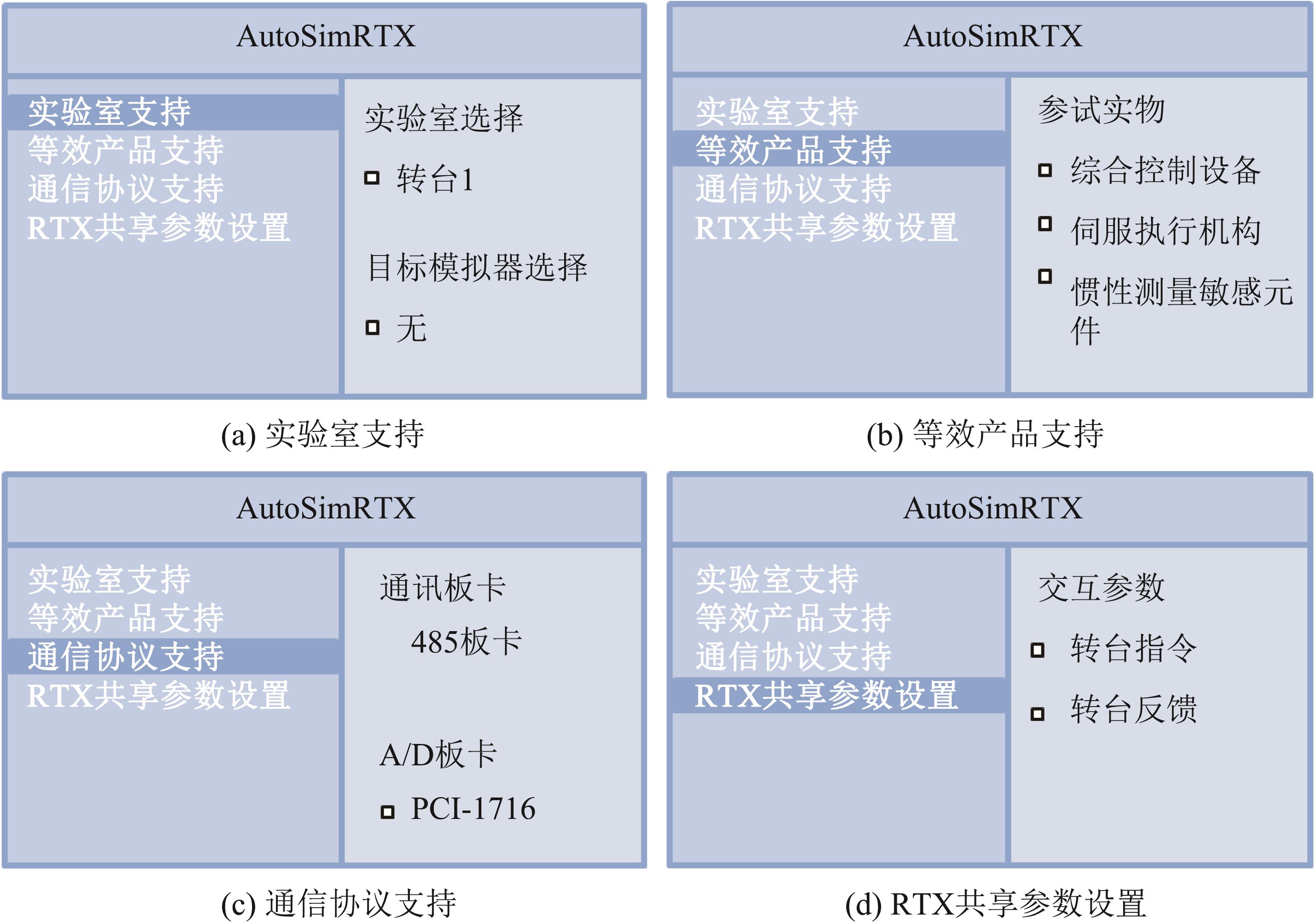

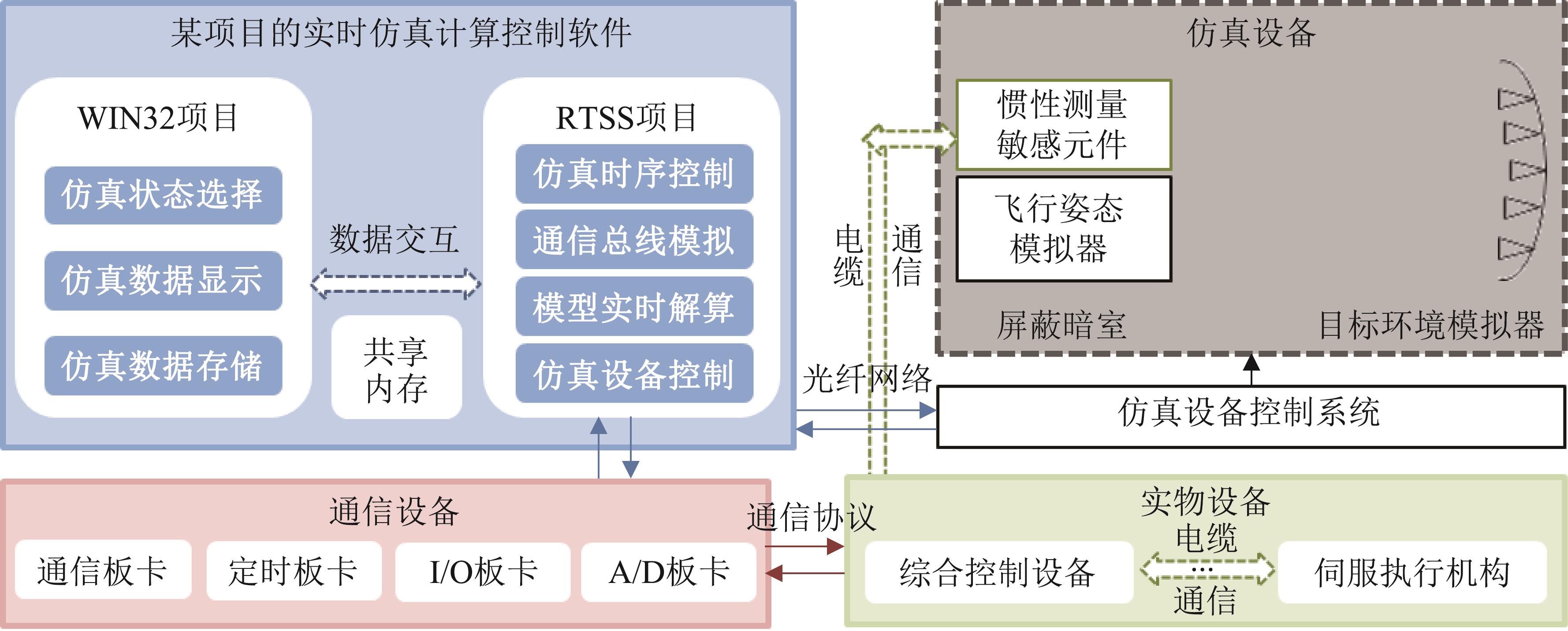

任务需求	选用结果
飞行姿态模拟器(关联实验室)	转台1
目标环境模拟器	–
参试实物1	综合控制设备
参试实物2	伺服执行机构
参试实物3	惯性测量敏感元件
通信板卡	485
定时板卡	485
I/O板卡	PCI-1730
A/D板卡	PCI-1716
RTX共享内存数据	转台指令、转台反馈等

对比场景	人工生成/d	自动生成/ min
合计	3.25~5.5	10
框架代码生成	2~4	10
框架代码调试	0.25~0.5	≈0
框架代码状态切换(如更换实验室等)	1	≈0
