一种基于兵棋推演的作战目标体系关键节点识别方法

doi:10.16182/j.issn1004731x.joss.23-0947

摘要/Abstract

摘要：

作战目标体系关键节点识别是作战指挥决策的重要依据。针对当前作战目标体系关键节点识别缺乏战役级动态对抗环境下的实验验证，借助大型计算机兵棋系统推演所得的数据，以一体化防空网为例，构建具备大规模实体和复杂交互关系的作战目标体系复杂网络模型；结合兵棋数据特点，综合作战目标价值特性和网络结构特性，体现体系贡献率，提出作战目标价值指标体系，采用深度强化学习框架——FINDER框架识别作战目标体系复杂网络模型的关键节点。通过兵棋推演对抗的方式，观察将FINDER框架识别的关键节点移除后体系效能的变化，并与人工推演的体系效能变化对比，结果验证了所提方法的有效性。

关键词: 作战目标体系, 关键节点识别, 复杂网络, 兵棋, 深度强化学习

Abstract:

The identification of key nodes in an operational target system is an important basis for combat command decision-making. Due to the lack of experimental verification of key node identification in the current operational target system in a campaign-level dynamic confrontation environment, a complex network model of operational target system with large-scale entities and complex interaction relationship was constructed by taking integrated air defense network as an example, with the help of the data derived from the large joint war gaming; the characteristics of wargame data were considered, and the value characteristics of combat targets and network structure characteristics were integrated, embodying the contribution rate of the system. The value index system of operational targets was proposed, and the deep reinforcement learning framework-FINDER framework was adopted to identify the key nodes of the complex network model of the operational target system. By means of war gaming, the change in system effectiveness after removing the key nodes identified by the FINDER framework was observed and compared with the change in system effectiveness deduced manually. The results verified the effectiveness of the proposed method.

Key words: operational target system, key node identification, complex network, war gaming, deep reinforcement learning

中图分类号:

TP391

张永夫,刘洋,袁禾 . 一种基于兵棋推演的作战目标体系关键节点识别方法[J]. 系统仿真学报, 2024, 36(11): 2654-2661.

Zhang Yongfu,Liu Yang,Yuan He . A Method for Key Node Identification in Operational Target System Based on War Gaming[J]. Journal of System Simulation, 2024, 36(11): 2654-2661.

图/表 3

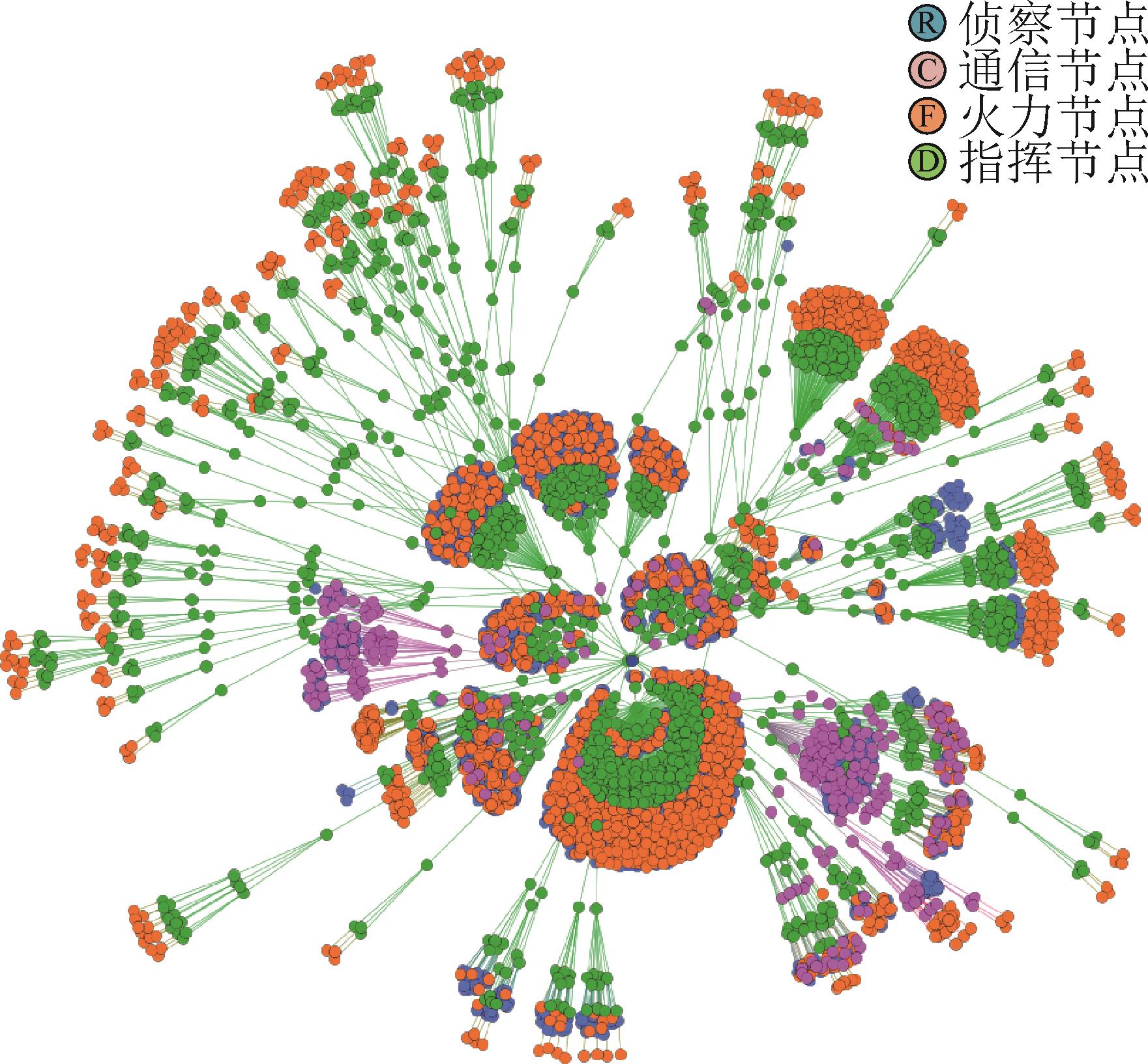

图1

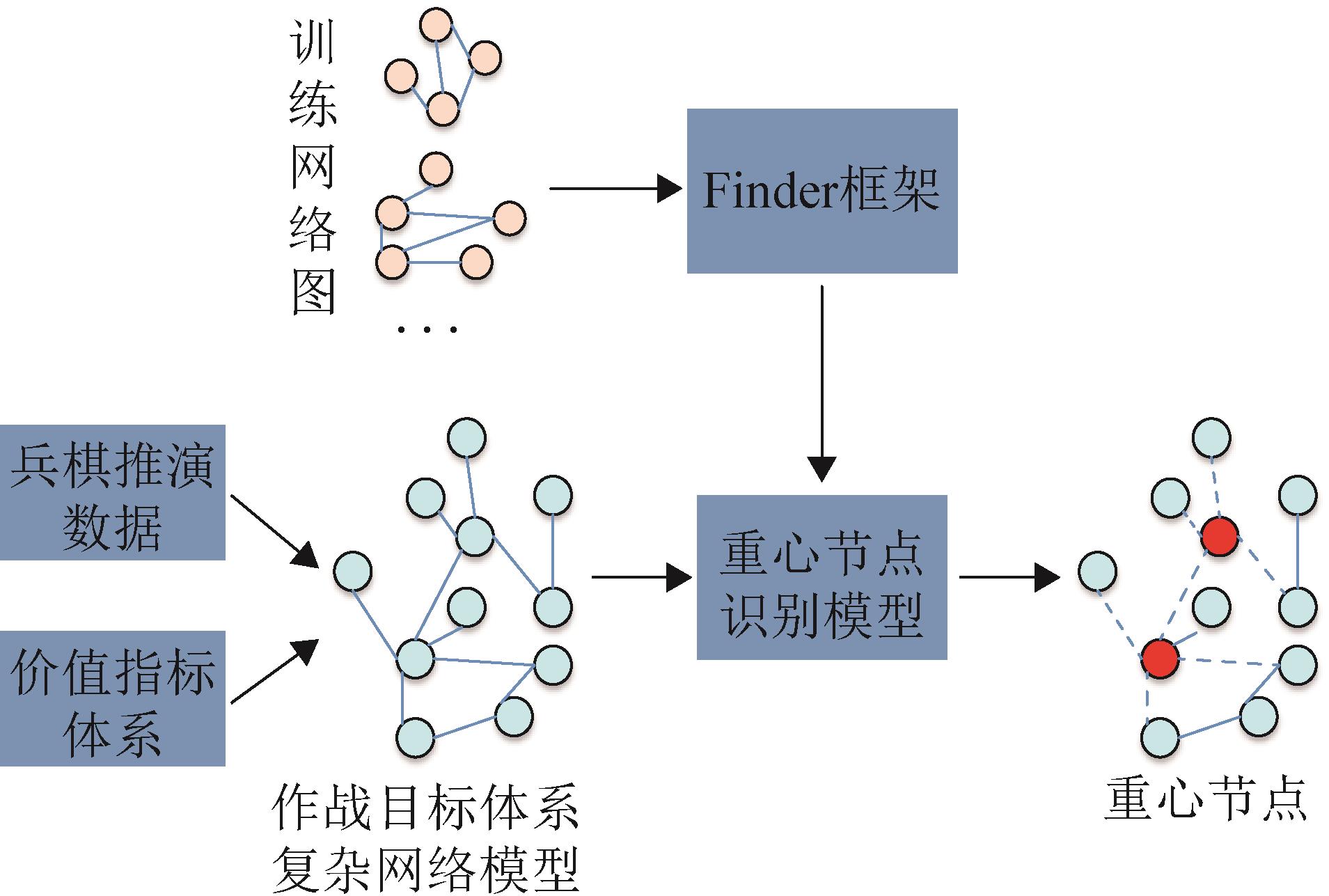

图2

表1

关键节点识别实验结果

序号	T₀			T₀+1 h			T₀+2 h				T₀+3 h
序号	移除节点ID	节点类型	移除后体系效能	移除节点ID	节点类型	移除后体系效能	移除节点ID	节点类型	移除后体系效能		移除节点ID	节点类型	移除后体系效能
0			1			0.975 5			0.943 7				0.913 0
1	7835153	大型舰艇	0.994 9	6763291	大型舰艇	0.970 7	7884767	大型舰艇	0.938 4		6983509	大型舰艇	0.906 6
2	6395671	大型舰艇	0.987 8	6719396	大型舰艇	0.963 8	6589206	大型舰艇	0.933 5		7038114	大型舰艇	0.900 7
3	6825137	大型舰艇	0.984 4	6033900	大型舰艇	0.959 9	6395671	大型舰艇	0.925 9		7793808	大型舰艇	0.897 5
4	6424048	大型舰艇	0.979 8	6424048	大型舰艇	0.955 2	6545385	小型舰艇	0.923 3		6316878	大型舰艇	0.889 3
5	6472241	大型舰艇	0.975 3	6557952	小型舰艇	0.952 6	6647743	小型舰艇	0.920 6		6647743	小型舰艇	0.886 6
6	7876498	大型舰艇	0.970 3	6509833	小型舰艇	0.950 0	6829836	大型舰艇	0.917 5		6651932	大型舰艇	0.878 9
7	6541196	小型舰艇	0.967 8	6994838	大型舰艇	0.942 7	15859131	防空分队	0.914 0		6431807	大型舰艇	0.875 3
8	6416289	大型舰艇	0.963 2	6395671	大型舰艇	0.935 5	6557952	小型舰艇	0.911 4		9721866	小型舰艇	0.873 0
9	7071700	大型舰艇	0.958 7	6340046	大型舰艇	0.928 3	6740014	大型舰艇	0.906 5		9639437	小型舰艇	0.870 8
10	6530778	大型舰艇	0.954 1	14078146	雷达分队	0.926 1	9703253	小型舰艇	0.904 3		9977130	小型舰艇	0.868 5
序号	T₀+4 h			T₀+5 h			T₀+6 h					T₀+7 h
序号	移除节点ID	节点类型	移除后体系效能	移除节点ID	节点类型	移除后体系效能	移除节点ID	节点类型	移除后体系效能	移除节点ID		节点类型	移除后体系效能
0			0.884 0			0.859 2			0.825 2				0.783 8
1	6439566	大型舰艇	0.879 3	6576748	大型舰艇	0.855 3	6763291	大型舰艇	0.821 1		6576748	大型舰艇	0.778 6
2	7843422	大型舰艇	0.875 5	10006379	小型舰艇	0.852 8	7843422	大型舰艇	0.817 1		6570519	大型舰艇	0.774 4
3	6384852	大型舰艇	0.869 4	9998402	小型舰艇	0.850 4	6582977	大型舰艇	0.813 0		7063941	大型舰艇	0.769 7
4	6589206	大型舰艇	0.864 7	6395671	大型舰艇	0.843 6	7835153	大型舰艇	0.809 5		6439566	大型舰艇	0.765 6
5	6663771	大型舰艇	0.858 1	10324965	小型舰艇	0.841 1	6697758	大型舰艇	0.804 0		7038114	大型舰艇	0.761 4
6	6771050	大型舰艇	0.855 3	6729705	大型舰艇	0.836 8	6557952	小型舰艇	0.801 0		6447325	大型舰艇	0.756 8
7	6518211	小型舰艇	0.852 5	7016986	大型舰艇	0.830 5	10163089	小型舰艇	0.798 4		7868229	大型舰艇	0.753 2
8	6896124	大型舰艇	0.849 7	6829836	大型舰艇	0.827 6	9886724	小型舰艇	0.795 9		6994838	大型舰艇	0.749 1
9	6643554	小型舰艇	0.847 0	9527759	小型舰艇	0.825 2	15660147	雷达分队	0.793 5		6972180	大型舰艇	0.742 9
10	7006167	大型舰艇	0.840 5	15126974	火力单元	0.822 8	15298618	指挥所	0.746 3		0	指挥所	0.736 3

表1
