项目型制造过程信息流集成建模仿真研究

doi:10.16182/j.issn1004731x.joss.20-0835

系统仿真学报 ›› 2022, Vol. 34 ›› Issue (3): 555-563.doi: 10.16182/j.issn1004731x.joss.20-0835

项目型制造过程信息流集成建模仿真研究

刘闽东¹(), 吴龙军², 汤明超³, 孟梅¹

^1.哈尔滨工程大学船舶工程学院, 黑龙江哈尔滨 150001
^2.烟台中集来福士海洋工程有限公司, 山东烟台 264000
^3.中国船舶工业贸易有限公司, 北京 100048

收稿日期:2020-10-30 修回日期:2020-12-29 出版日期:2022-03-18 发布日期:2022-03-22
作者简介:刘闽东(1992-)，男，博士生，研究方向为企业建模、装配工艺CAPP、生产调度优化、离散制造系统建模仿真。 E-mail： jaguartiger@163.com

Research on Information Flow Integrated M&S Method for Project Type Manufacturing Process

Mindong Liu¹(), Longjun Wu², Mingchao Tang³, Mei Meng¹

^1.College of Shipbuilding Engineering, Harbin Engineering University, Harbin 150001, China
^2.CIMC Raffles Offshore Engineering Pte. , Ltd. Yantai, 264000, China
^3.China Shipbuilding Trading CO. , LTD. Beijing 100048, China

Received:2020-10-30 Revised:2020-12-29 Online:2022-03-18 Published:2022-03-22

摘要/Abstract

摘要：

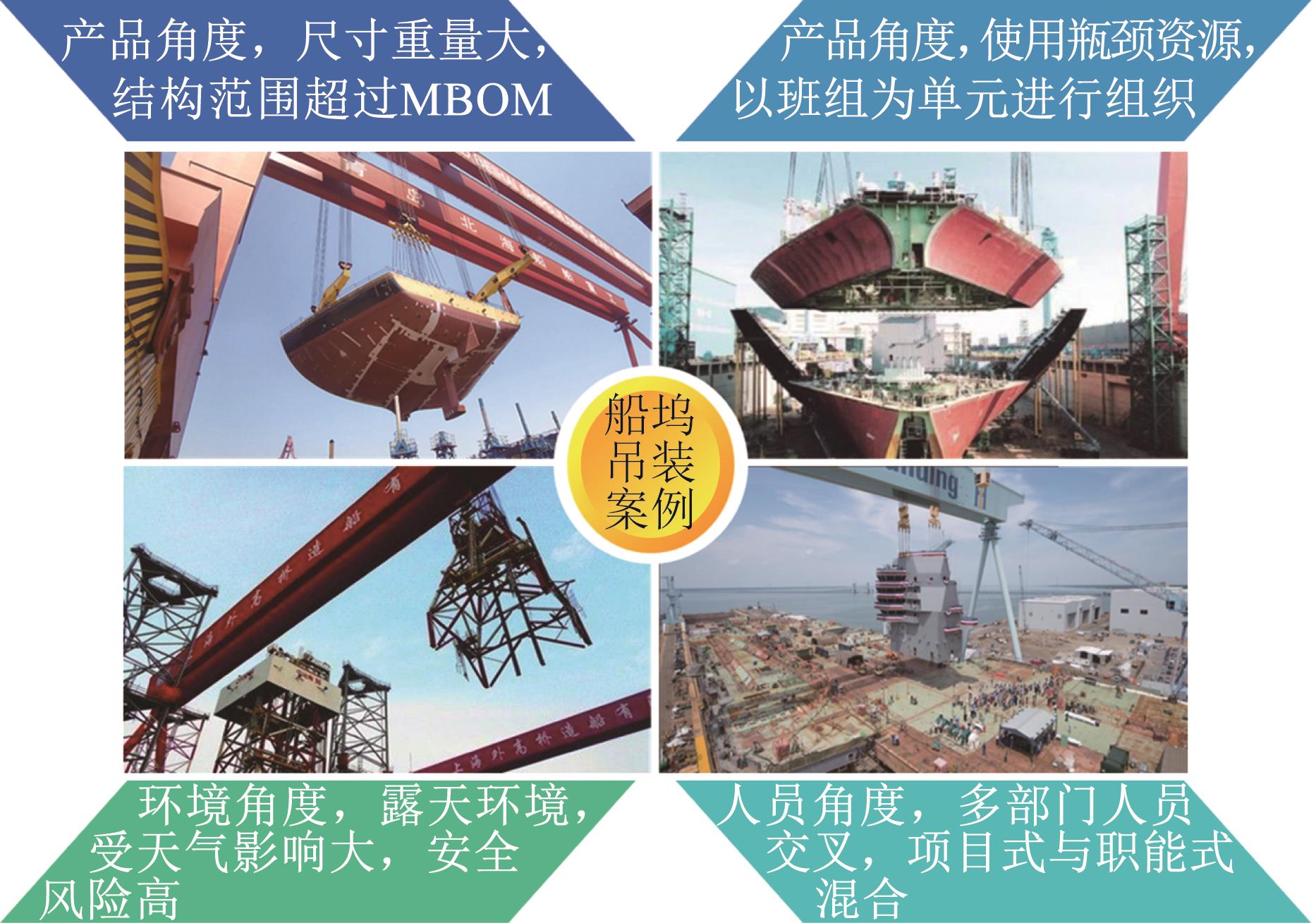

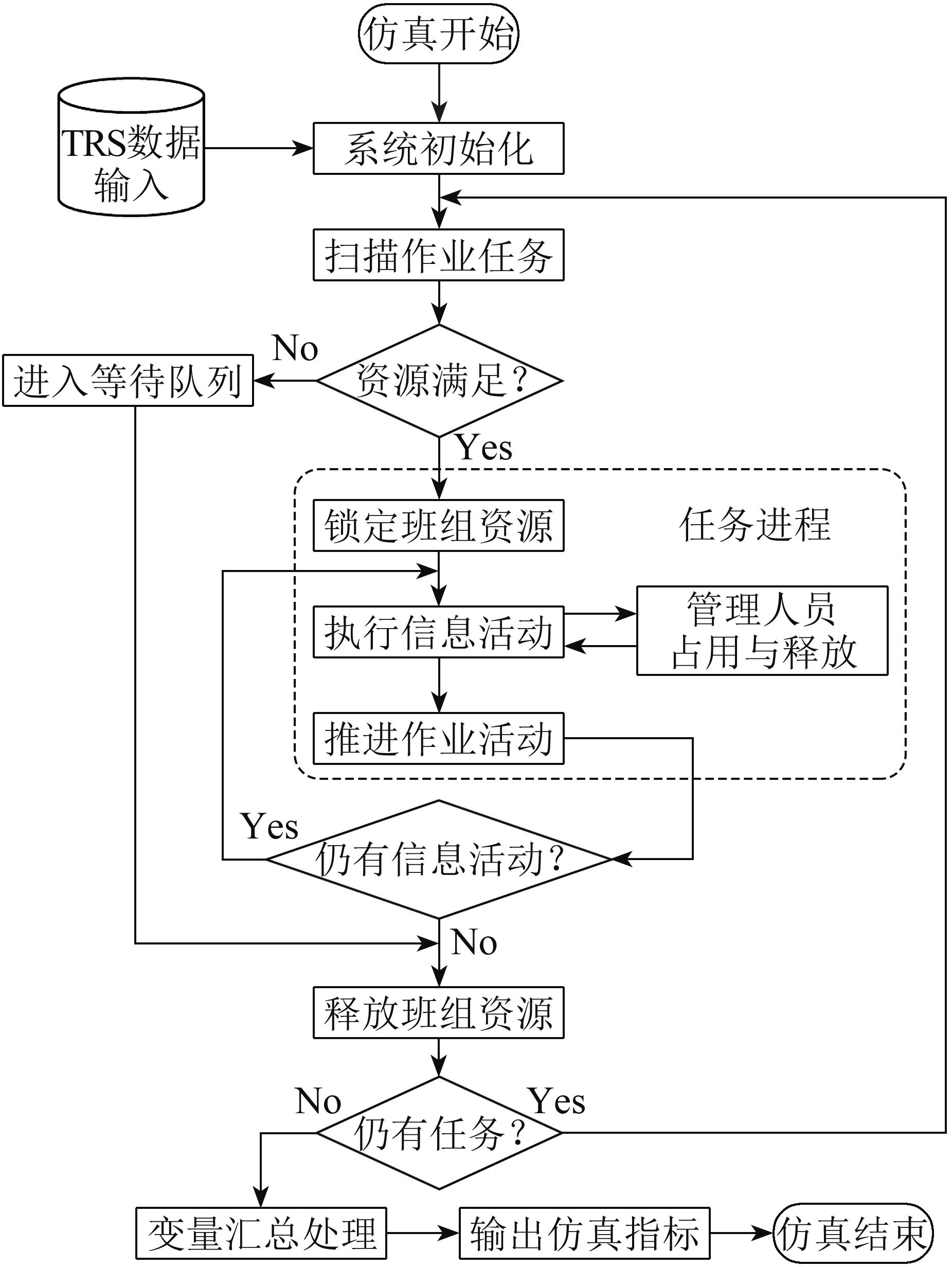

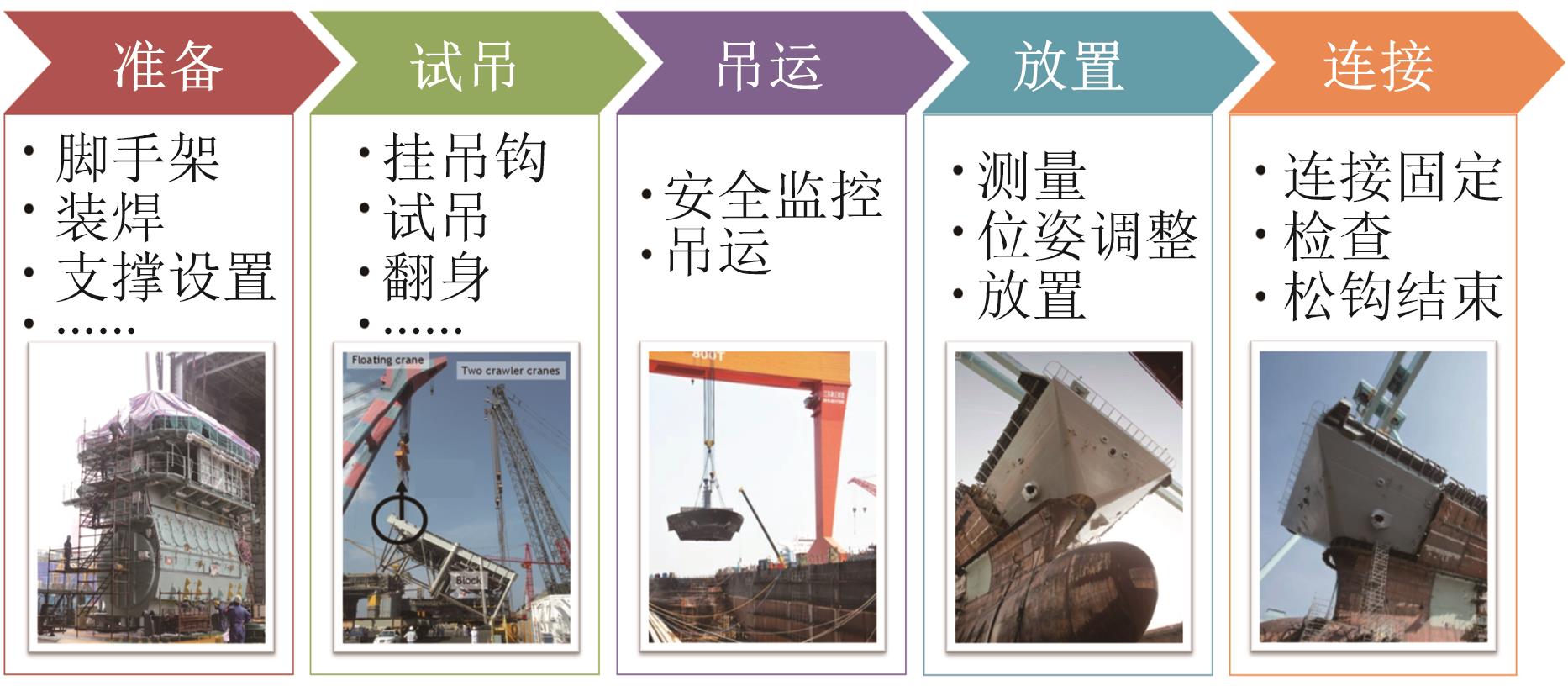

项目型制造过程常见于造船、建筑等行业，针对现有面向流水车间的离散制造系统建模仿真方法不能有效表示、模拟这一过程的问题，以船厂船坞吊装为例，分析工艺要素结构，提出以作业网络为中心、信息流与作业流集成的仿真建模方法，设计了基于作业进程交互的仿真控制算法。使用Python语言开发了仿真程序原型，通过一组船坞吊装实际案例实验，验证了所提模型与算法的有效性，可以为离散事件仿真技术在项目型制造过程的研究应用提供借鉴。

关键词: 项目型制造, 船坞吊装, 信息流集成, 离散事件仿真

Abstract:

The project type manufacturing process is quite common in shipbuilding and construction industries. Aiming at the problem that the existing discrete manufacturing system modeling and simulation method for flow shop cannot effectively express and imitate this process, taking shipyard dock shop hoisting process as an example, we analyze its components structure, propose a working network-centric, information flow and work flow integrated simulation modelling method, and design a dedicated simulation algorithm with the task process interactive idea. A prototype simulation program is developed with Python language, and the effectiveness of the proposed modelling and simulation method is verified through a case study with a group of actual shipyard dock hoisting data, which can provide reference for the research application of discrete-event simulation technology on the project type manufacturing system simulation.

Key words: project type manufacturing, dock shop hoisting, information flow integration, discrete-event simulation

中图分类号:

TP391.9

刘闽东, 吴龙军, 汤明超, 孟梅. 项目型制造过程信息流集成建模仿真研究[J]. 系统仿真学报, 2022, 34(3): 555-563.

Mindong Liu, Longjun Wu, Mingchao Tang, Mei Meng. Research on Information Flow Integrated M&S Method for Project Type Manufacturing Process[J]. Journal of System Simulation, 2022, 34(3): 555-563.

图/表 14

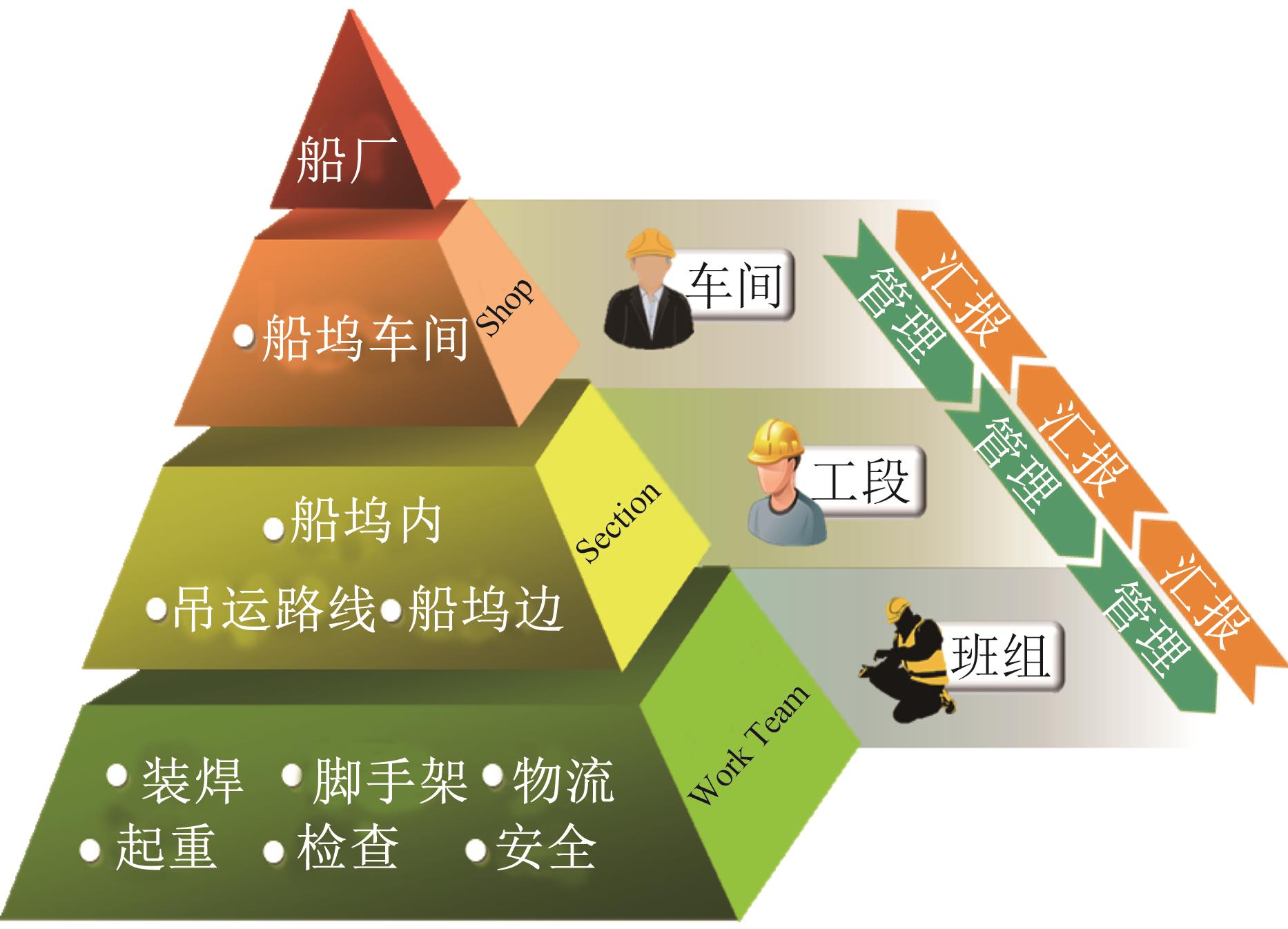

图1

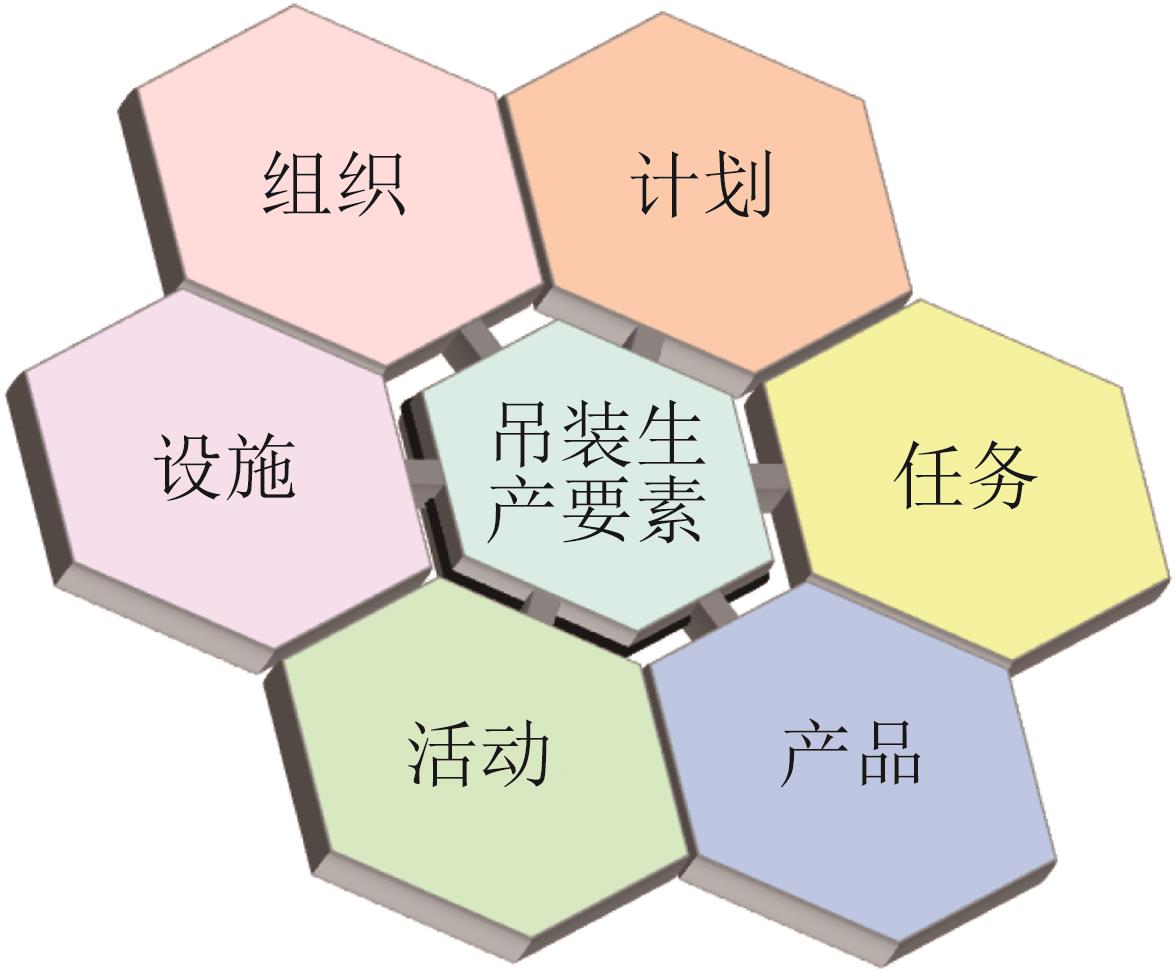

图2

图3

图4

图5

表1

图6

图7

表2

表3

表4

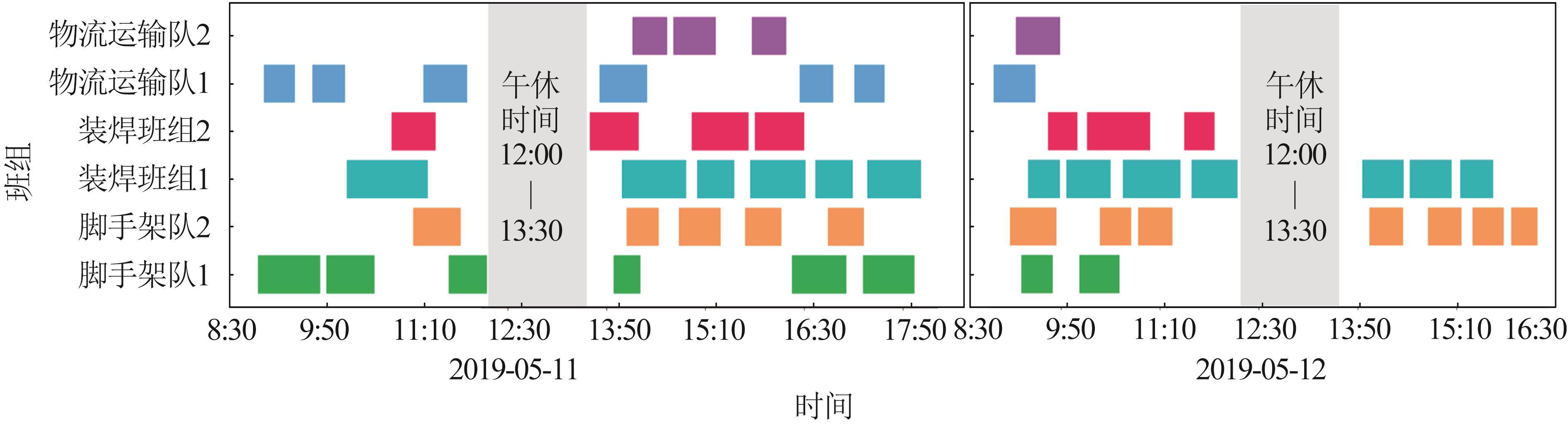

图8

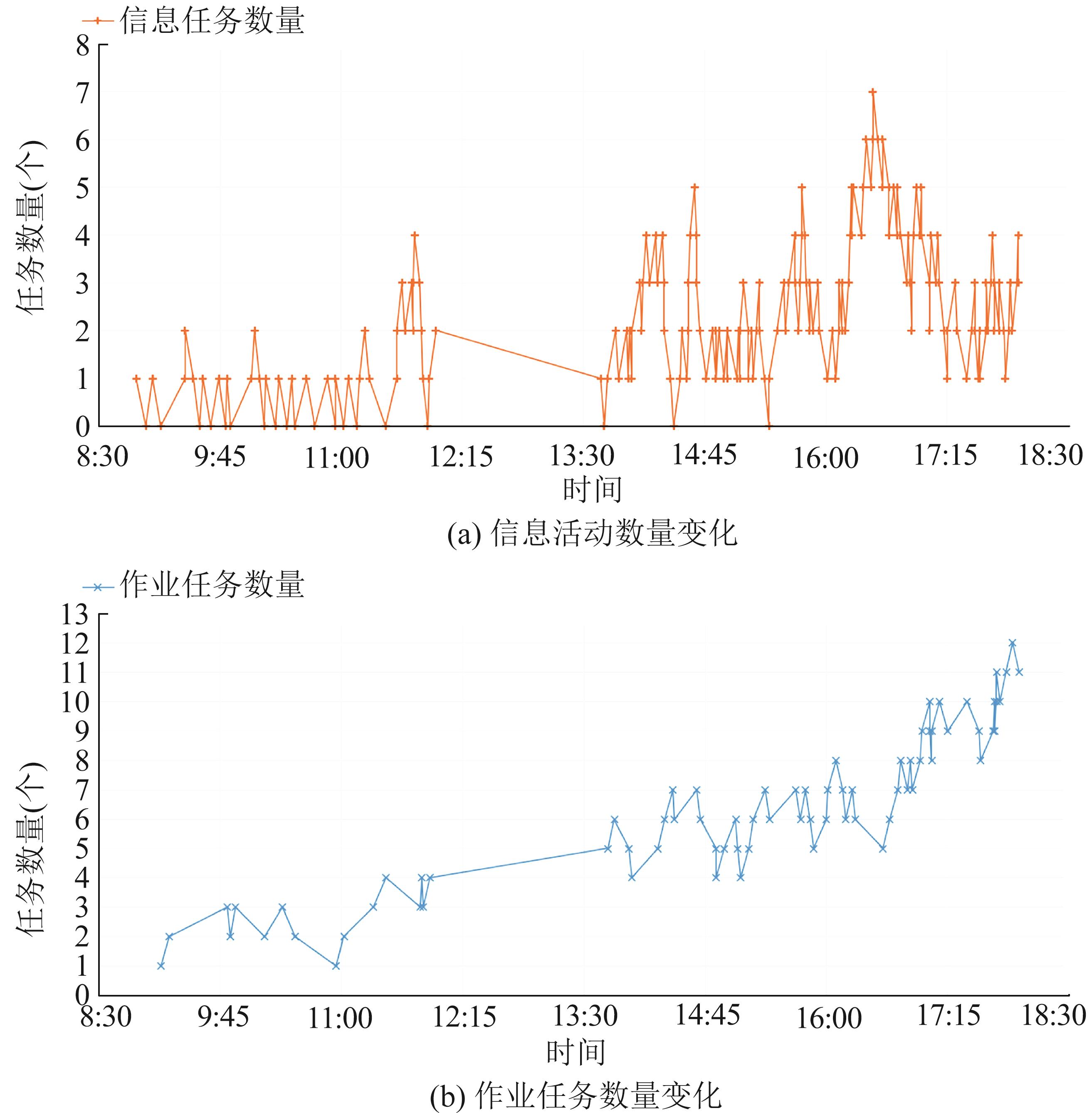

图9

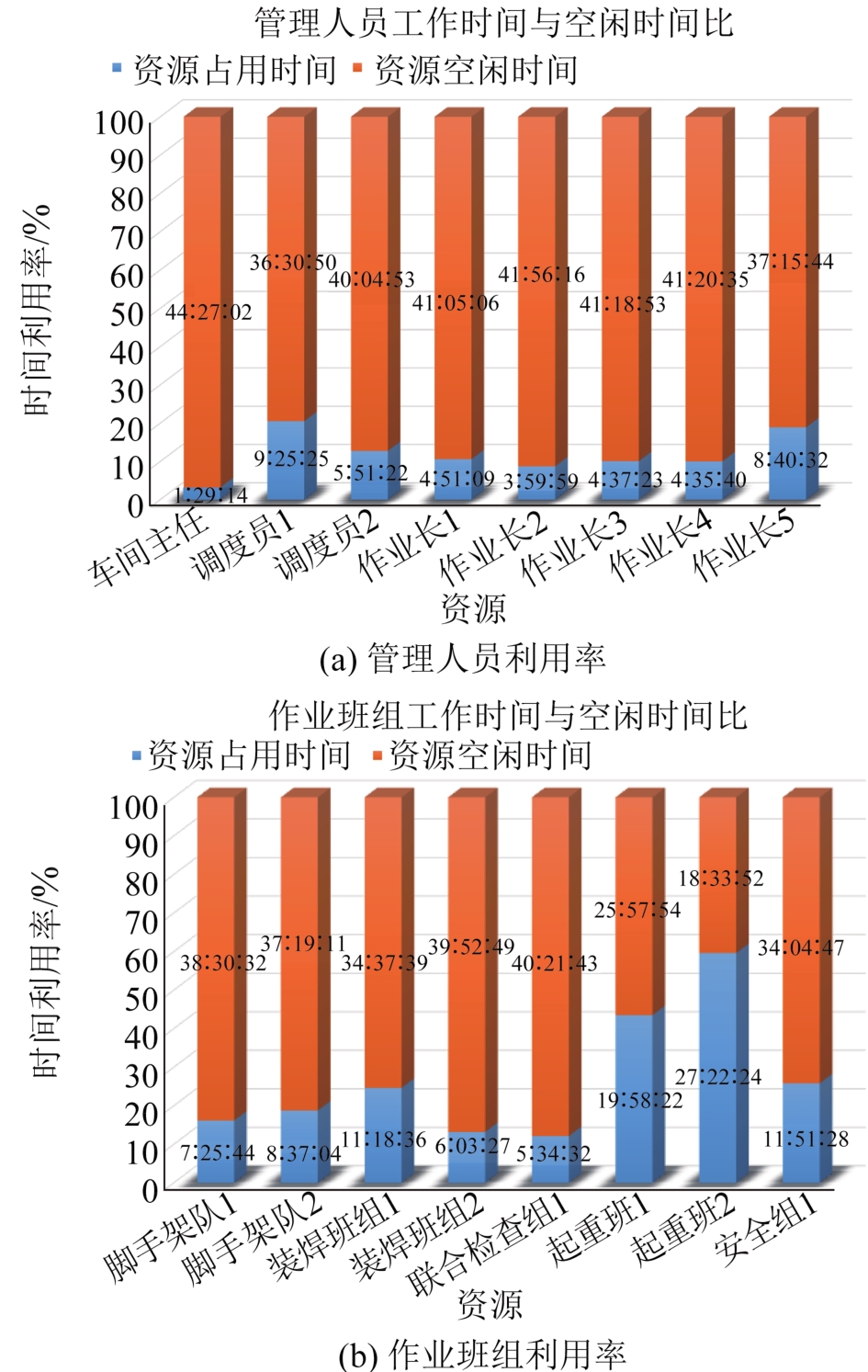

图10

参考文献 12

1	延渊渊, 范文慧, 冯袁. 汽车连杆生产线的建模与仿真[J]. 系统仿真学报, 2018, 30(9): 135-140, 151.
	Yan Yuanyuan, Fan Wenhui, Feng Yuan. Modeling and Simulation of Connecting Rod Production Line[J]. Journal of System Simulation, 2018, 30(9): 139-140, 151.
2	刘军, 梁春游. 面向设计的混杂制造系统仿真研究与实现[J]. 计算机集成制造系统, 2016, 22(5): 1264-1271.
	Liu Jun, Liang Chunyou. Simulation Research and Implementation of Design-Oriented Hybrid Manufacturing Systems[J]. Computer Integrated Manufacturing Systems, 2016, 22(5): 1264-1271.
3	鲁艳萍. 基于Arena的汽车涂装物流过程仿真研究[J]. 物流技术, 2015, 34(2): 203-207.
	Lu Yanping. Study on Simulation of Logistics Operations in Automobile Coating Process Based on Arena[J]. Logistics Technology, 2015, 34(2): 203-207.
4	江海凡, 丁国富. 基于Agent的制造系统建模与仿真研究[J]. 航空制造技术, 2018, 61(增1): 48-55.
	Jiang Haifan, Ding Guofu. Survey of Agent-Based Manufacturing System Modeling and Simulation[J]. Aeronautical Manufacturing Technology, 2018, 61(S1): 48-55.
5	王怀超. 基于数字化工厂的圆锯片基体车间物流规划及仿真[D]. 济南: 山东大学, 2015.
	Wang Huaichao. Logistics Planning and Simulation of Circular Saw Blade Based on Digital Factory[D]. Ji'nan: Shandong University, 2015.
6	Song Y J, Woo J H, Shin J G. Research on a Simulation-Based Ship Production Support System for Middle-Sized Shipbuilding Companies[J]. International Journal of Naval Architecture and Ocean Engineering (S2092-6782), 2009(2): 70-77.
7	李磊, 朱安慰, 景旭文, 等. 船舶曲面分段建造作业调度数字化仿真与优化[J]. 机械设计与制造, 2020, 22(5): 141-144.
	Li Lei, Zhu Anwei, Jing Xuwen, et al. Digital Simulation and Optimization of the Job Scheduling Process of Ship Curved Block[J]. Machinery Design & Manufacture, 2020, 22(5): 141-144.
8	Steinhauer D. Simulation Aided Production Planning in Block Assembly[C]// International Conference on Computer Applications and Information Technology in the Maritime Industries (COMPIT). Leiden, Netherlands: DNV-GL, 2006: 96-102.
9	钱蔚鑫. 船厂生产物流仿真研究[D]. 上海: 上海交通大学, 2017.
	Qian Weixin. Research on the Shipyard Production Logistics Simulation[D]. Shanghai: Shanghai Jiaotong University, 2017.
10	袁崇义. Petri网应用[M]. 北京: 科学出版社, 2013: 77-81.
	Yuan Chongyi. The Application of Petri Nets[M]. Beijing: Science Press, 2013: 77-81.
11	Wainer G A, Mosterman P J. Discrete-Event Modeling and Simulation: Theory and Applications[M]. Abingdon: CRC Press, 2016: 132-138.
12	Nam J H, Lee J H, Woo J H. Construction of Standardized Data Structure for Simulation of Mid-Term Scheduling of Shipbuilding Process[J]. International Journal of Computer Integrated Manufacturing (S0951-192X), 2016, 29(4): 424-437.

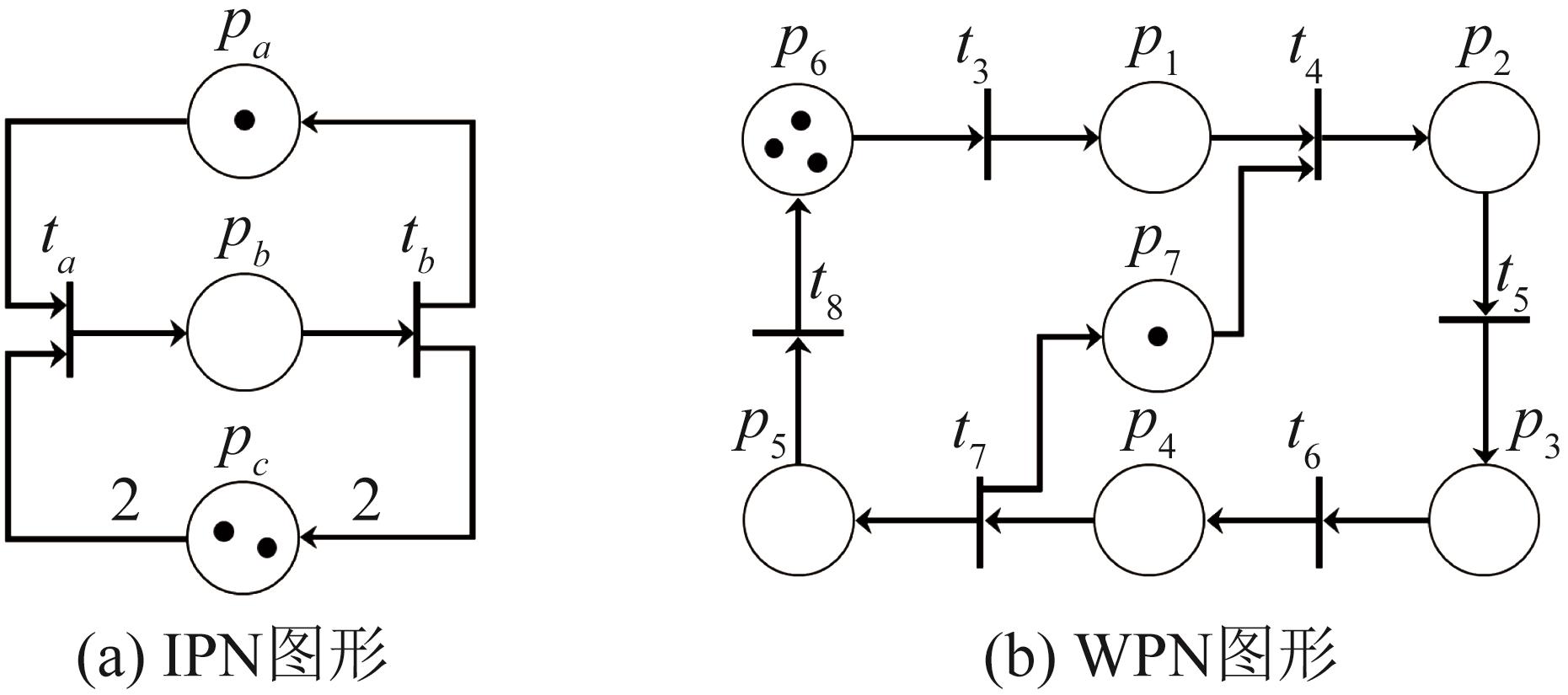

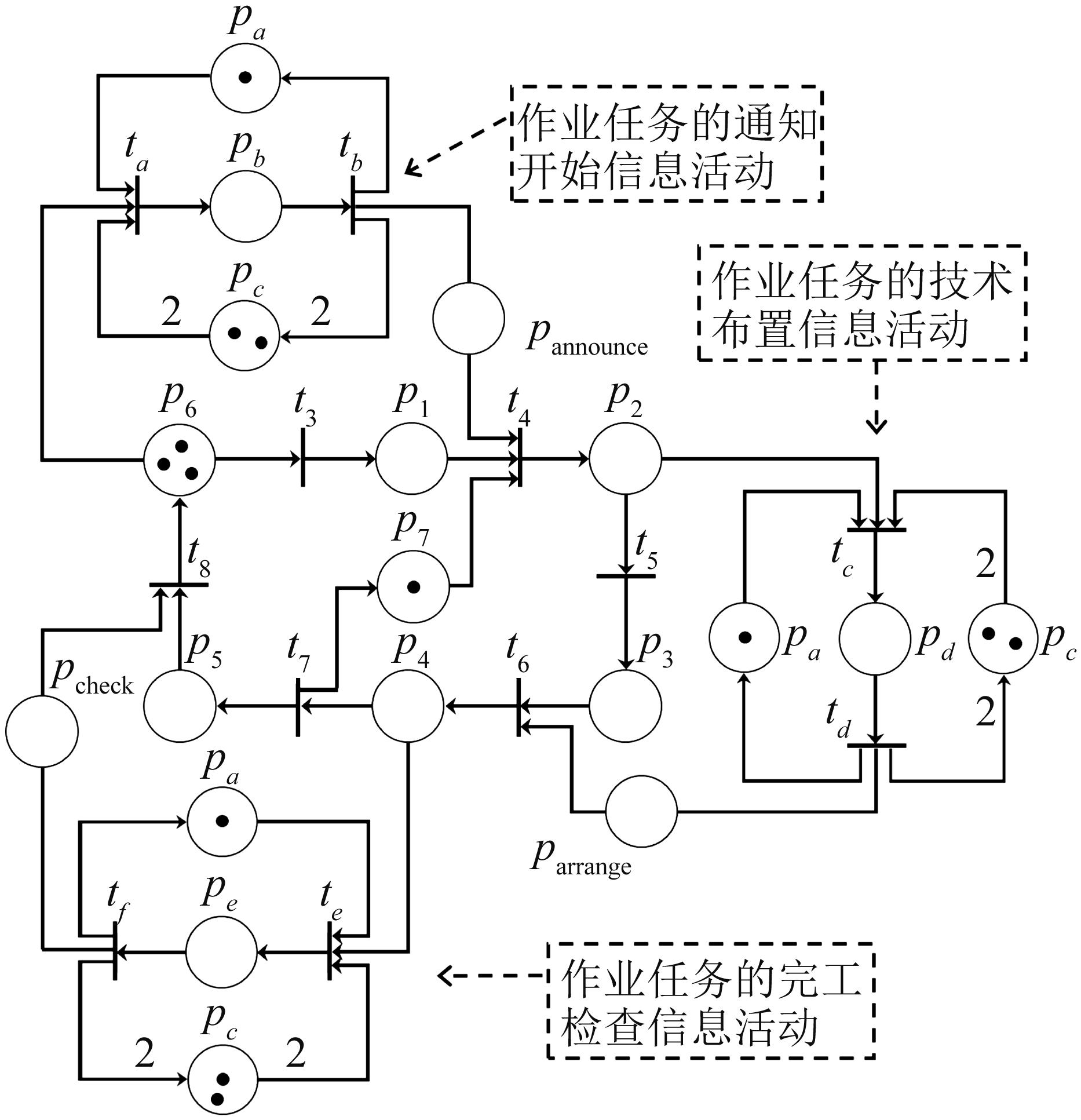

符号	类型	含义
p_a	3	系统中要完成的信息活动
p_b	2	信息活动正在执行
p_c	1	执行信息活动的车间管理人员
p₁	2	作业任务等待启动
p₂	2	作业任务等待资源就位
p₃	2	进行施工技术布置
p₄	2	作业任务正在执行
p₅	2	等待完工汇报检查
p₆	3	系统中要完成的作业任务
p₇	1	执行作业任务的班组

类型	包含作业任务数量	包含信息任务数量	计划开始时间
H	14	22	2019-05-11 08:30
HT	16	25	2019-05-11 09:15
HT	16	25	2019-05-11 10:45
HT	15	23	2019-05-11 11:07
MT	14	22	2019-05-11 14:05
H	16	26	2019-05-12 08:30
HT	14	22	2019-05-11 15:25
M	15	23	2019-05-11 15:55
H	13	20	2019-05-11 13:40
H	15	23	2019-05-12 09:00

类型	完成班组	工时/min	计划开始时间
SC	脚手架队2	21	2019-05-11 08:45
LO	物流运输队1	19	2019-05-11 11:00
WE	装焊班组1	32	2019-05-11 13:30
CO	装焊班组2	24	2019-05-11 14:15
CC	脚手架队1	15	2019-05-11 16:10

类型	完成人员	用时/min	计划开始时间
通知	调度员1，作业长1	3	2019-05-11 08:30
检查	调度员1，作业长1	5	2019-05-11 09:10
通知	调度员1，作业长1	3	2019-05-11 14:00
布置	质量员2，作业长1	6	2019-05-11 14:20
批准	车间副主任，调度员1	3	2019-05-11 15:45
