基于对象函数Petri网的关联区域VOCs危害成因解析

doi:10.16182/j.issn1004731x.joss.20-0802

摘要/Abstract

摘要：

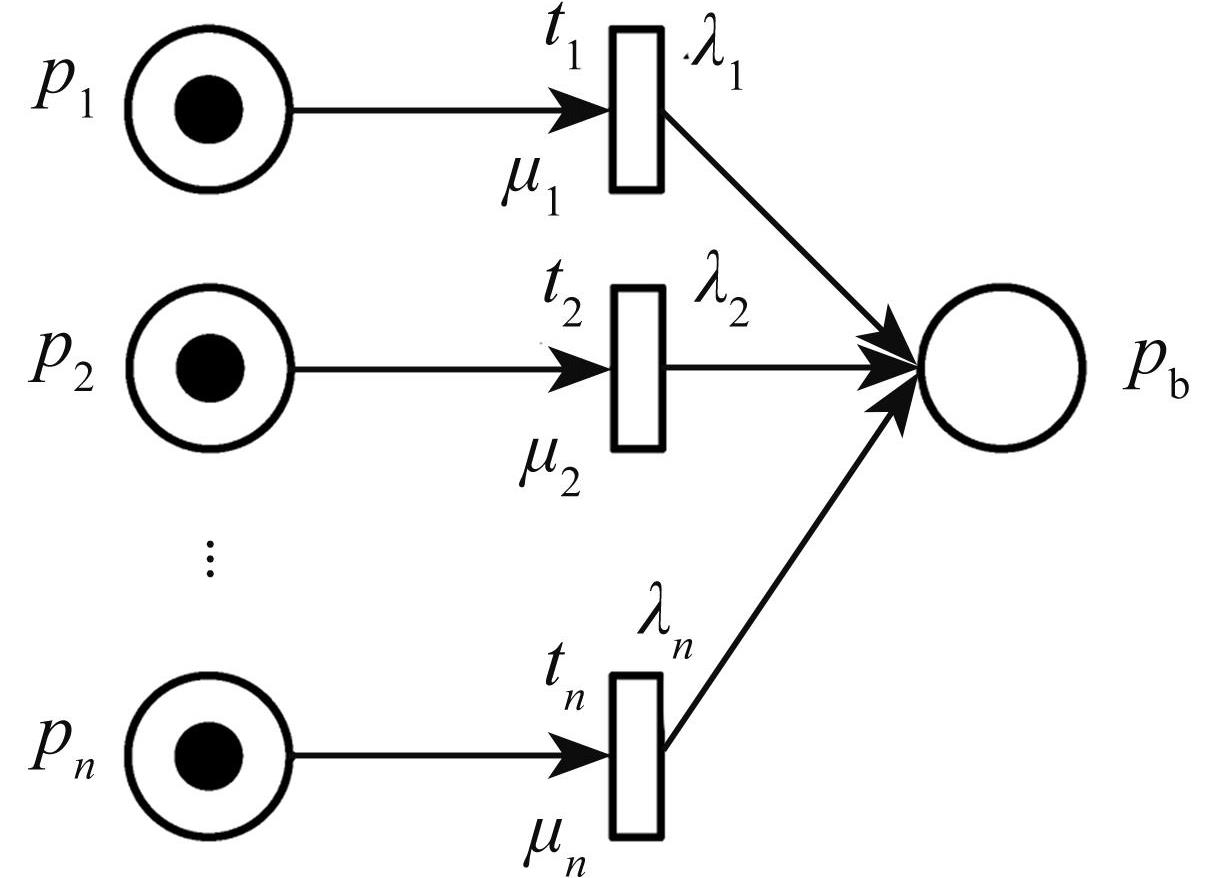

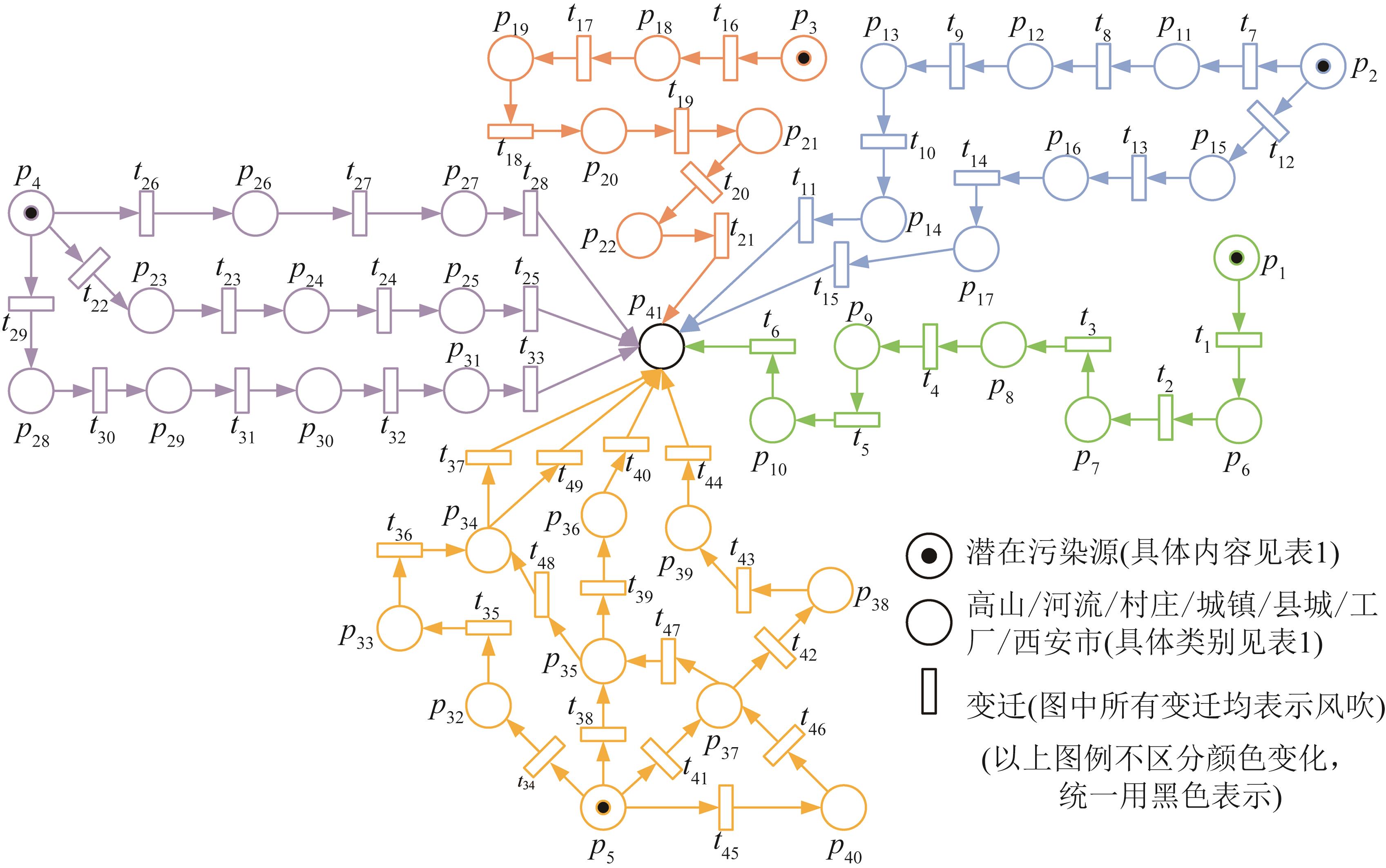

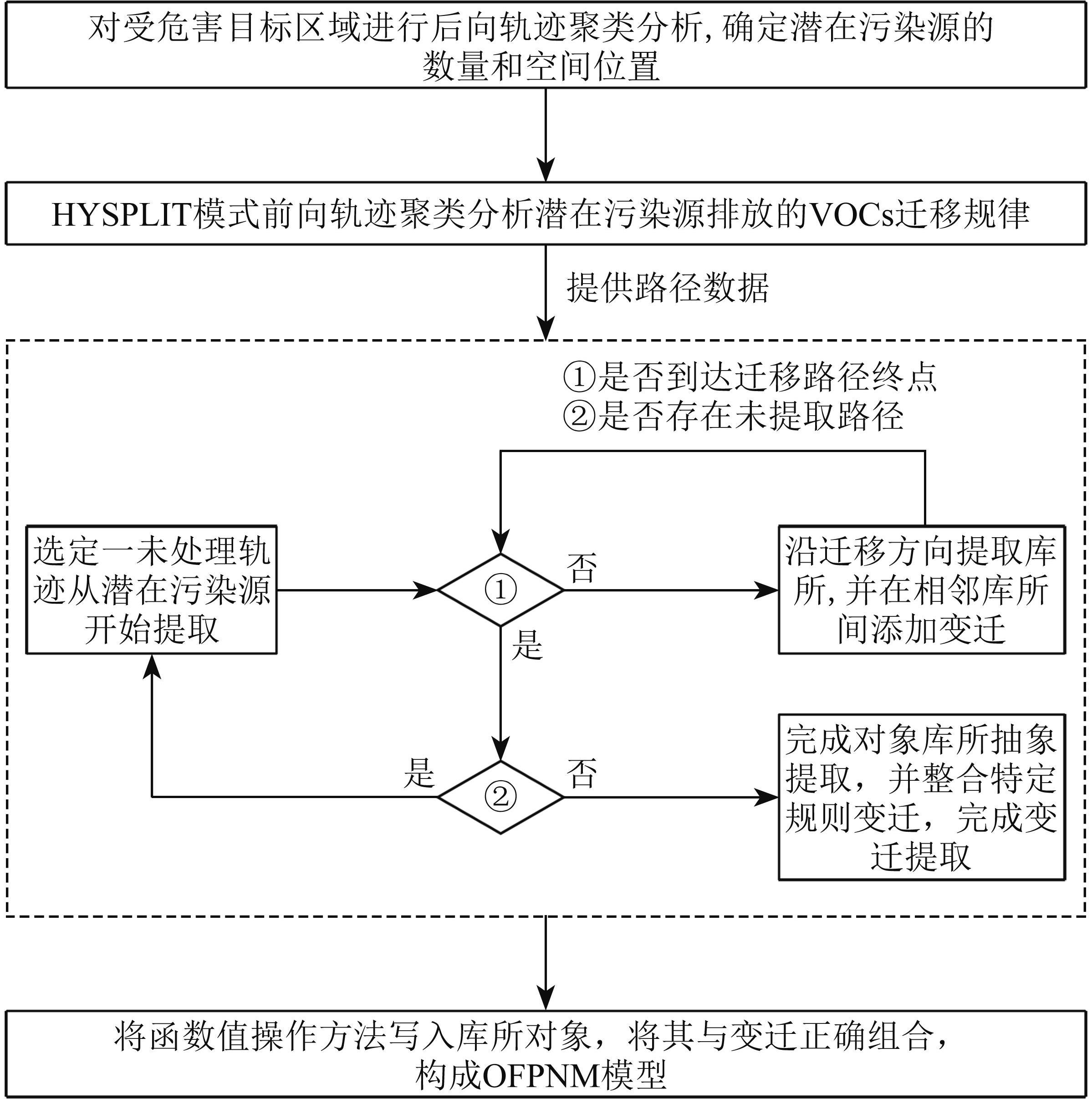

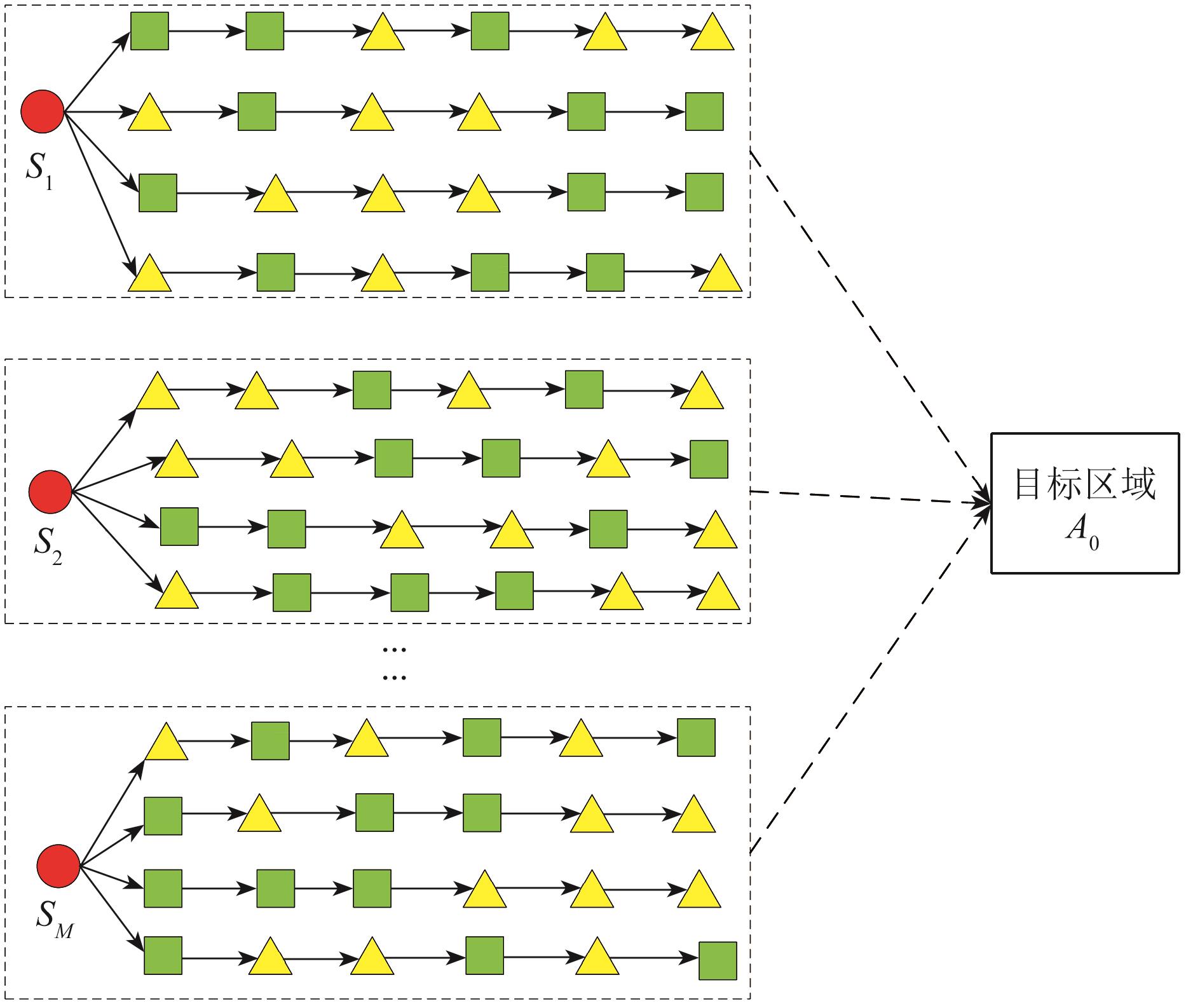

为了找出排放并扩散挥发性有机物(volatile organic compounds, VOCs)到目标区域的污染源，防止目标区域受到进一步的污染，提出基于对象函数Petri网的关联区域VOCs危害成因解析方法。网结构描述了各潜在污染源和受危害目标区域之间的联系，网系统的运行反映了目标区域VOCs危害程度的变化情况，并将危害程度的计算融入到Petri网系统的运行中。通过实际案例研究解析，结果表明：该Petri网模型适用于关联区域VOCs危害成因解析的建模和计算。

关键词: 关联区域, 危害程度, 成因解析, 对象函数Petri网, 挥发性有机物, 贡献率

Abstract:

In order to find out the source of VOCs(volatile organic compounds) emission and diffusion to the target area, and prevent the target area from further pollution, this paper propose an analytical method of VOCs hazard causes in related areas based on object function Petri net. The net structure describes the relationship between the potential pollution sources and the target area, and the operation of the net system reflects the change of VOCs hazard degree in the target area, and the calculation of hazard degree is integrated into the operation of the Petri net system. Through the actual case study, the analytical results show that the Petri net model is suitable for modeling and calculation of VOCs hazard analysis in related areas.

中图分类号:

TP391.9

黄光球, 吴甜甜. 基于对象函数Petri网的关联区域VOCs危害成因解析[J]. 系统仿真学报, 2022, 34(3): 470-481.

Guangqiu Huang, Tiantian Wu. Cause Analysis of VOCs Hazards in Related Areas Based on Object Function Petri Net[J]. Journal of System Simulation, 2022, 34(3): 470-481.

图/表 11

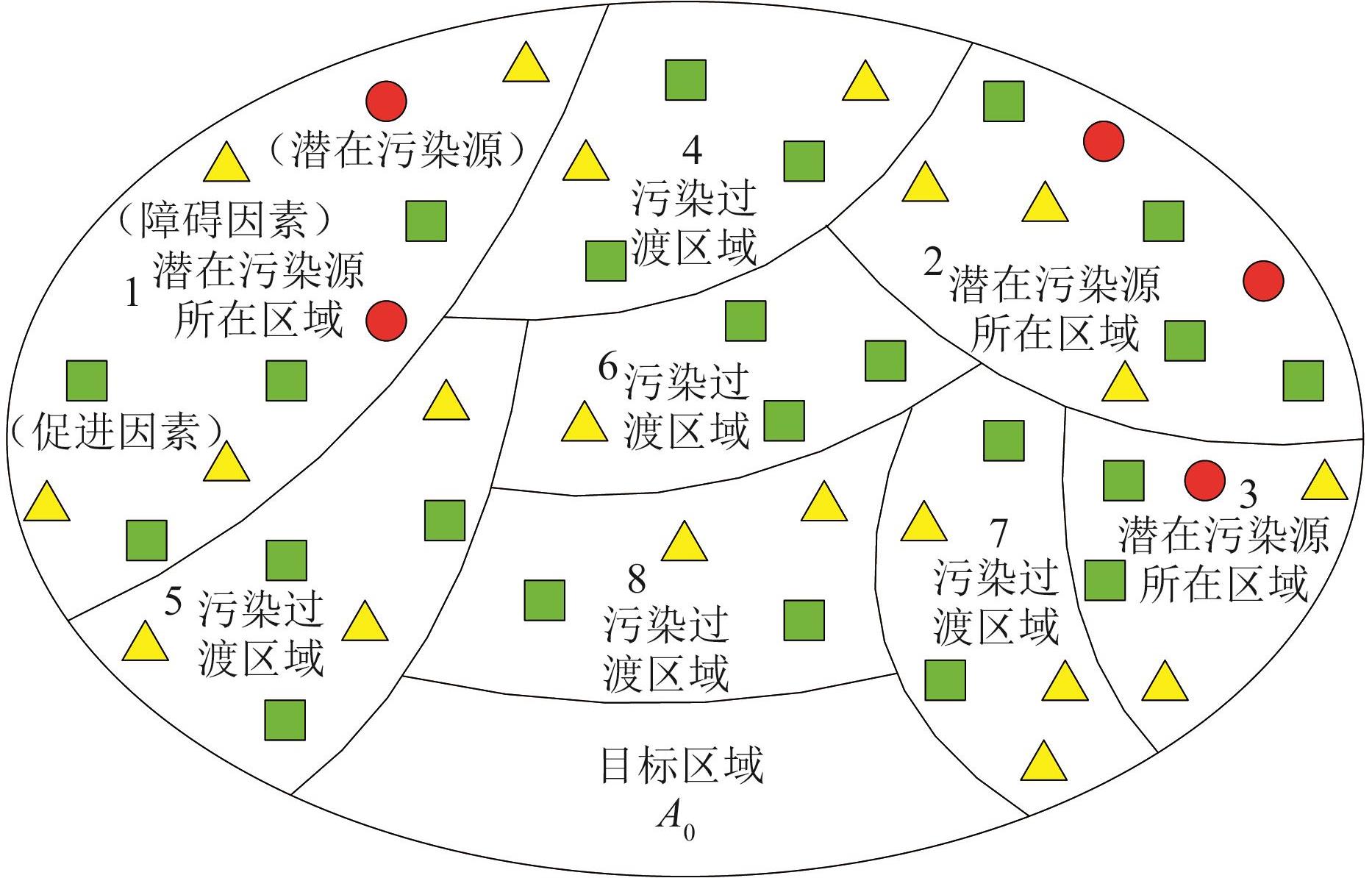

图1

图2

图3

图4

图5

图6

表1

表2

表3

表4

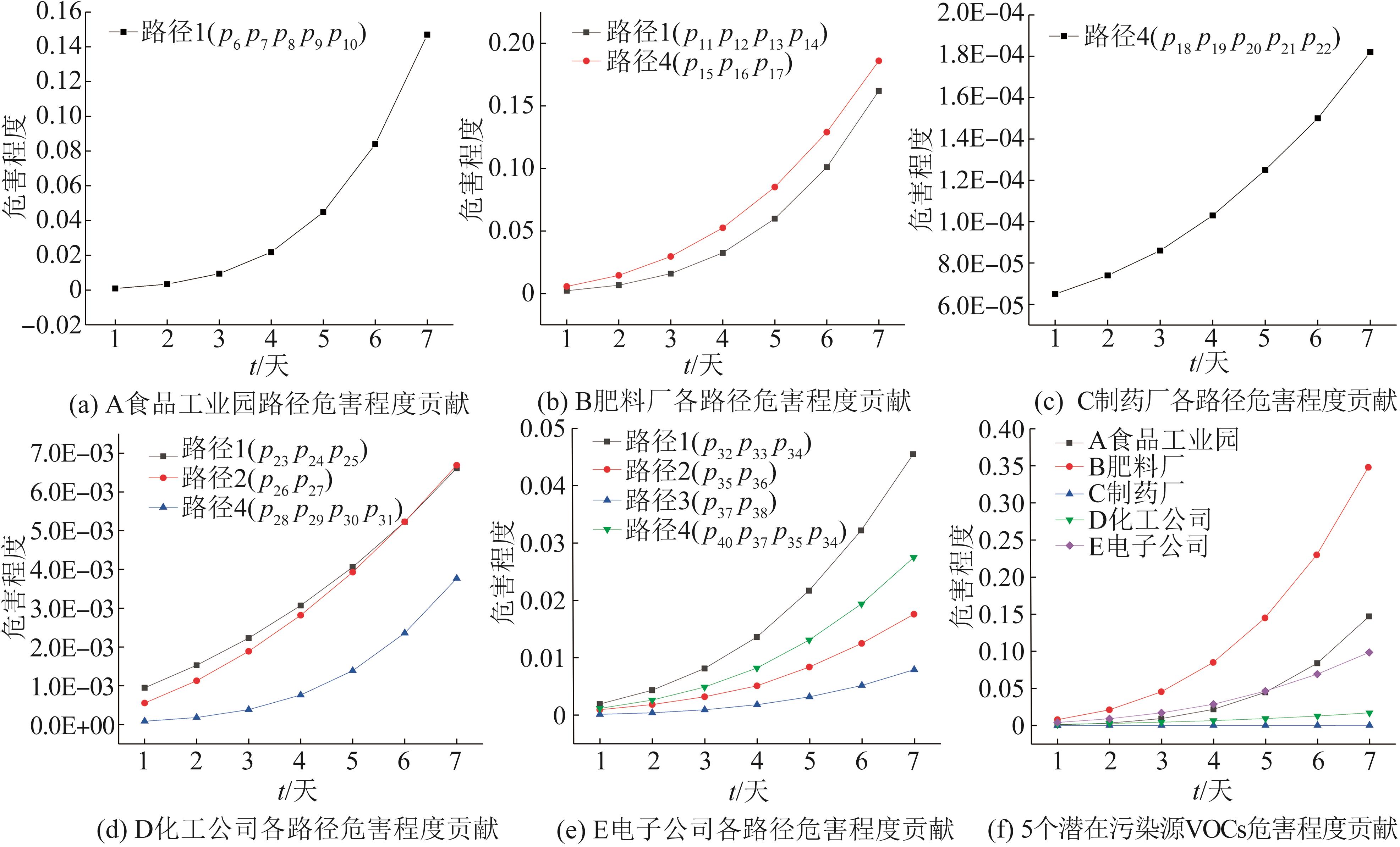

图7

参考文献 13

1	竹涛, 朱晓晶, 牛文凤, 等. 国内外挥发性有机物排放标准对比研究[J]. 矿业科学学报, 2020, 5(2): 209-218.
	Zhu Tao, Zhu Xiaojing, Niu Wenfeng, et al. Comparative Study on Emission Standards of Volatile Organic Compounds at Home and Abroad[J]. Journal of Mining Science, 2020, 5(2): 209-218.
2	胡桐搏, 张长平, 刘浩, 等. VOCs废气危害及处理技术进展[J].化工管理, 2018(10): 125-127.
	Hu Tongbo, Zhang Changping, Liu Hao, et al. Hazards of VOCs and Progress of Treatment Technology[J]. Chemical Industry Management, 2018(10): 125-127.
3	Zhang Xinmin, Xue Zhigang, Hong Li, et al. Ambient Volatile Organic Compounds Pollution in China[J]. Journal of Environmental Sciences (S1001-0742), 2017, 55(5): 69-75.
4	蒋美青, 陆克定, 苏榕, 等. 我国典型城市群O3污染成因和关键VOCs活性解析[J]. 科学通报, 2018, 63(12): 1130-1141.
	Jiang Meiqing, Lu Keding, Su Rong, et al. Causes of Ozone Pollution and Analysis of Key VOCs Activity in Typical Urban Agglomerations in China [J]. Science Bulletin, 2018, 63(12): 1130-1141.
5	毕如意. 辽东湾新区环境空气VOCs污染监测与成因分析[D]. 大连: 大连理工大学, 2018.
	Bi Ruyi. Monitoring and Cause Analysis of VOCs Pollution in Liaodong Bay New Area[D]. Dalian: Dalian University of Technology, 2018.
6	古颖纲, 虞小芳, 杨闻达, 等. 广州市天河区2016年雨季挥发性有机物污染特征及来源解析[J]. 环境科学, 2018, 39(6): 2528-2537.
	Gu Yinggang, Yu Xiaofang, Yang Wenda, et al. Pollution Characteristics and Source Apportionment of Volatile Organic Compounds in Rainy Season of 2016 in Tianhe District, Guangzhou[J]. Environmental Science, 2018, 39(6): 2528-2537.
7	Zhang Xufeng, Yin Yuanyuan, Wen Jianhui, et al. Characteristics, Reactivity and Source Apportionment of Ambient Volatile Organic Compounds (VOCs) in a Typical Tourist City[J]. Atmospheric Environment (S1352-2310), 2019, 215:116898.1-116898.13.
8	窦筱艳, 赵雪艳, 徐珣, 等. 应用化学质量平衡模型解析西宁大气PM_2.5的来源[J]. 中国环境监测, 2016, 32(4): 7-14.
	Dou Xiaoyan, Zhao Xueyan, Xu Xun, et al. Application of Chemical Mass Balance Model to the Source Analysis of PM_2.5 in Xining[J]. Chinese Journal of Environmental Monitoring, 2016, 32(4): 7-14.
9	Guo H, So K L, Simpson I J, et al. C1-C8 Volatile Organic Compounds in the Atmosphere of Hong Kong: Overview of Atmospheric Processing and Source Apportionment[J]. Atmospheric Environment (S1352-2310), 2007, 41(7): 1456-1472.
10	龙启超, 陈军辉, 廖婷婷, 等. 乐山市2016年冬季颗粒物重污染过程与输送路径及潜在源区[J].环境科学研究, 2019, 32(2): 263-272.
	Long Qichao, Chen Junhui, Liao Tingting, et al. Heavy Pollution Process, Transport Path and Potential Source Area of Particulate Matter in Winter of 2016 in Leshan City[J]. Environmental Science Research, 2019, 32(2): 263-272.
11	王郭臣, 王东启, 陈振楼. 北京冬季严重污染过程的PM_2.5污染特征和输送路径及潜在源区[J].中国环境科学, 2016, 36(7): 1931-1937.
	Wang Guochen, Wang Dongqi, Chen Zhenlou.Pollution Characteristics, Transport Pathways and Potential Source Areas of PM_2.5 during Severe Pollution Process in Winter in Beijing[J]. Chinese Journal of Environmental Science, 2016, 36 (7): 1931-1937.
12	袁崇义. Petri网原理与应用[M]. 北京: 电子工业出版社, 2005.
	Yuan Chongyi. Principle and Application of Petri Nets[M]. Beijing: Publishing House of Electronics Industry, 2005.
13	何宁, 吴宗之, 郑伟. 一种改进的有毒气体扩散高斯模型算法及仿真[J]. 应用基础与工程科学学报, 2010, 18(4): 571-580.
	He Ning, Wu Zongzhi, Zheng Wei. An Improved Gaussian Model Algorithm for Toxic Gas Diffusion and its Simulation[J]. Journal of Applied Foundation and Engineering Science, 2010, 18(4): 571-580.

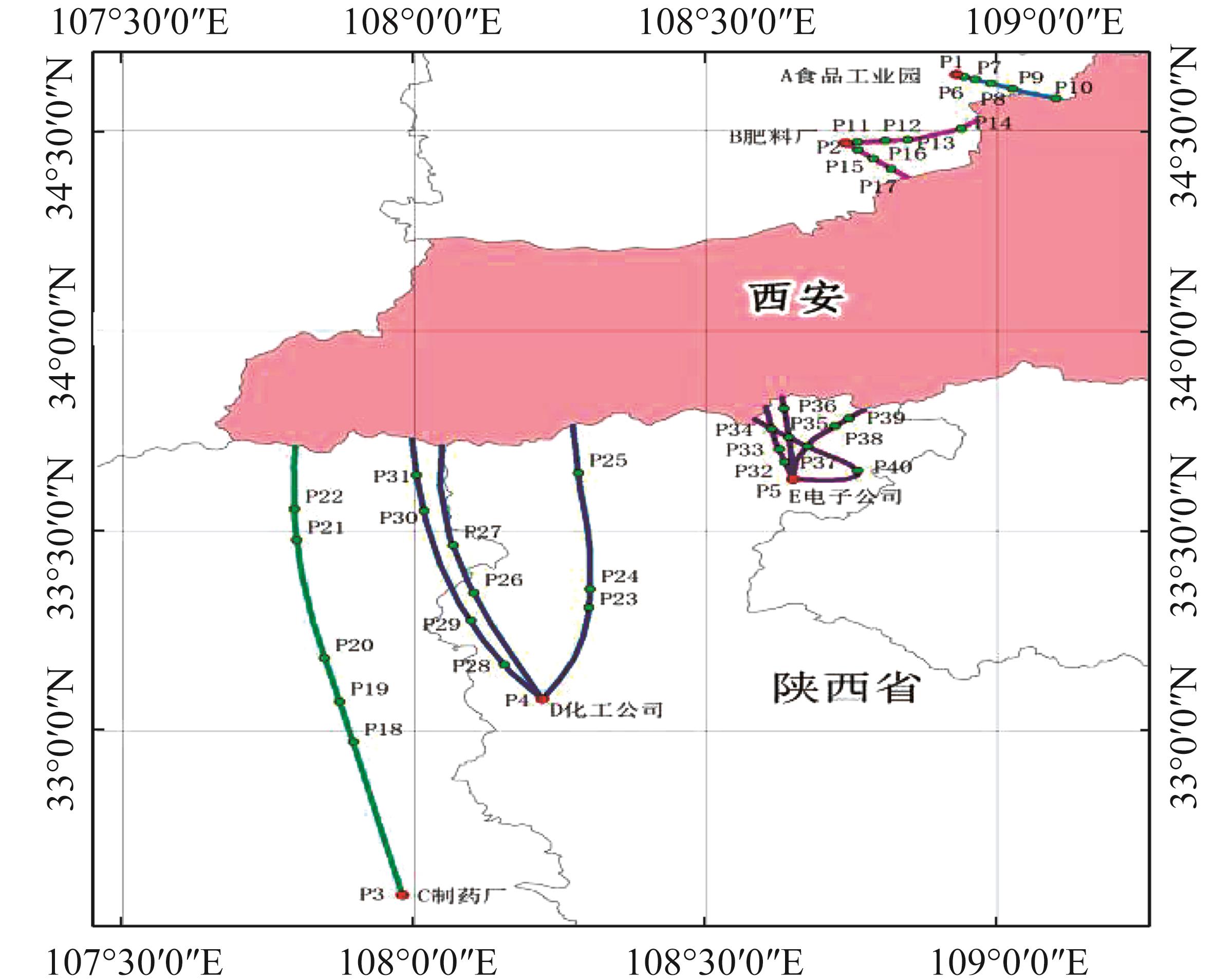

潜在污染源	路径编号	路径贡献率%	路径上的对象库所	位置	库所编号
