基于DBN的飞行保障力量配置辅助决策方法

doi:10.16182/j.issn1004731x.joss.22-0037

摘要/Abstract

摘要：

为弥补机场飞行保障活动中全员出动和比例配置决策方法的不足，构建了基于动态贝叶斯网络(dynamic Bayesian network, DBN)的机场飞行保障力量配置辅助决策模型。在量化保障力量强度的基础上引入隐马尔可夫模型和Hausdorff距离算法，对不同条件下的飞行保障活动进行辅助决策，并定义相关决策评估指标作为模型验证依据。分别对两种情况的机场飞行保障活动进行仿真试验,结果表明，通过决策模型可以生成指标优于传统比例配置的方案，并且可对保障力量缺口补充提供决策支持依据。

关键词: 飞行保障, 动态贝叶斯网络, 隐马尔可夫模型, Hausdorff距离, 力量配置, 辅助决策

Abstract:

In order to make up for the deficiency of decision-making methods of full deployment and proportional allocation in airport flight support activities, an auxiliary decision-making model for airport flight support force allocation based on a dynamic Bayesian network (DBN) is constructed.On the basis of quantifying the strength of the support force, thehidden Markov model and Hausdorff distance algorithm are introduced to make auxiliary decisions for flight support activities under different conditions and define relevant decision evaluation indexes as the basis for model verification. Simulation tests are carried out on airport flight support activities under two conditions respectively. The results show that the decision-making model can generate a scheme whose index is better than the traditional proportional allocation scheme and provide the basis for decision-making support for supplementing the support force gap.

Key words: flight support, dynamic Bayesian network (DBN), hidden Markov model, Hausdorff distance, force allocation, auxiliary decision

中图分类号:

TP391.9

刘君阳, 朱世松. 基于DBN的飞行保障力量配置辅助决策方法[J]. 系统仿真学报, 2023, 35(5): 1008-1019.

Junyang Liu, Shisong Zhu. Auxiliary Decision-Making Method for Flight Support Force Allocation Based on DBN[J]. Journal of System Simulation, 2023, 35(5): 1008-1019.

图/表 7

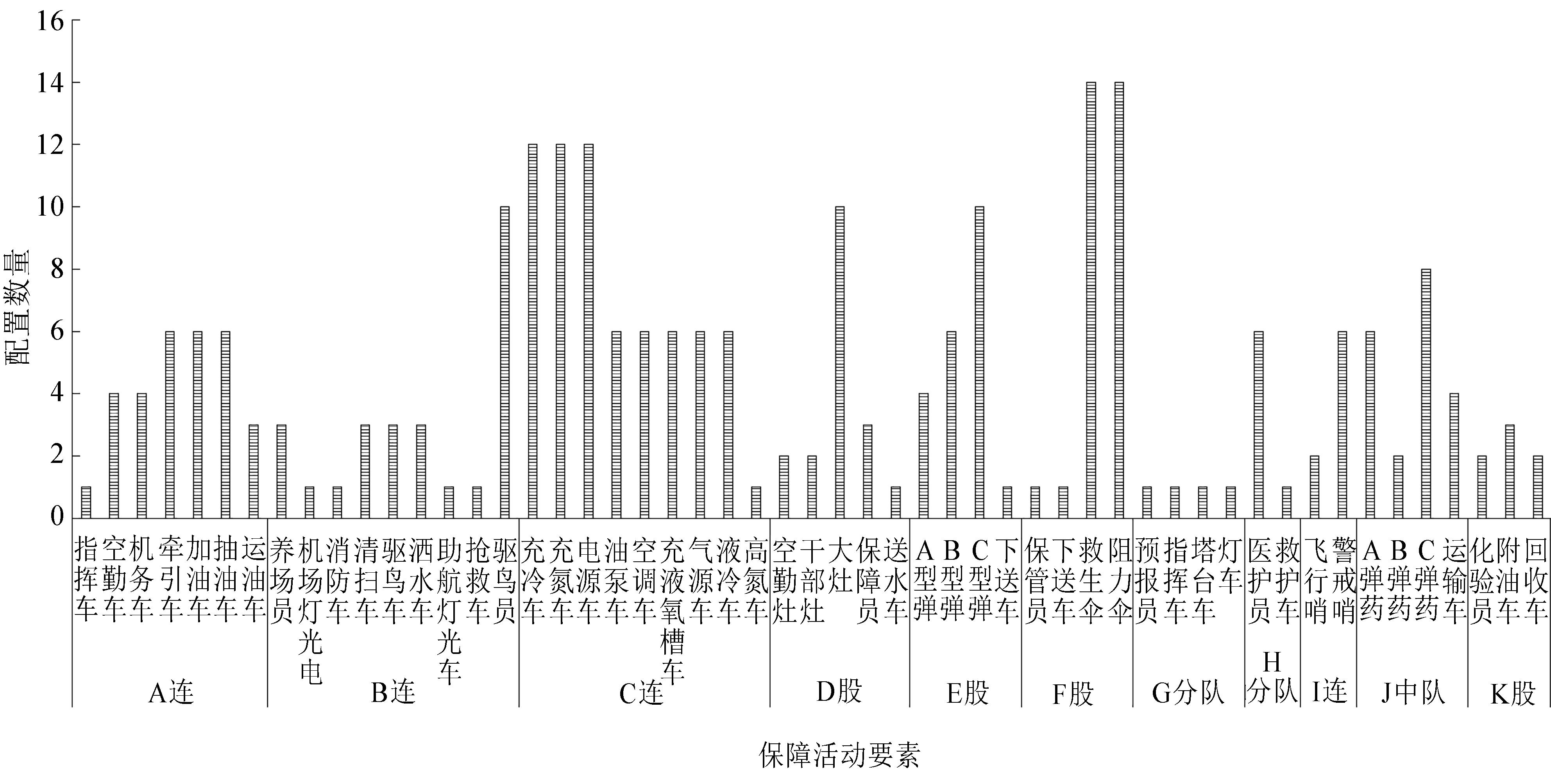

图1

表1

图2

图3

图4

表2

表3

参考文献 19

1	方绍强, 卫克, 陈伟鹏, 等. 基于ARENA的场站飞行保障过程建模与模拟[J]. 系统仿真学报, 2008, 20(3): 746-750.
	Fang Shaoqiang, Wei Ke, Chen Weipeng, et al. Modeling and Simulation of Station Flight Support Process Based on Arena[J]. Journal of System Simulation, 2008, 20(3): 746-750.
2	方绍强, 卫克, 陈伟鹏, 等. 飞行保障过程中车辆调度建模与仿真[J]. 空军工程大学学报(自然科学版), 2008, 9(1): 18-21.
	Fang Shaoqiang, Wei Ke, Chen Weipeng, et al. Modeling and Simulation of Vehicle Scheduling in Flight Support[J]. Journal of Air Force Engineering University (Natural Science Edition), 2008, 9(1): 18-21.
3	蒋晓阳, 陈伟鹏, 方绍强, 等. 应急飞行保障仿真与资源配置优化研究[J]. 计算机工程与设计, 2010, 31(11): 2610-2613.
	Jiang Xiaoyang, Chen Weipeng, Fang Shaoqiang, Zhao Shanghong. Research on Emergency Flight Support Simulation and Resource Allocation Optimization[J]. Computer Engineering and Design, 2010, 31(11): 2610-2613.
4	张洪涛, 崔珊珊, 刘广, 等. 机群保障资源配置建模与优化研究[J]. 系统工程理论与实践, 2015, 35(4): 1019-1026.
	Zhang Hongtao, Cui Shanshan, Liu Guang, et al. Resource Scheduling for Air Fleet Operations[J]. Systems Engineering Theory & Practice, 2015, 35(4): 1019-1026.
5	徐刚, 张磊, 贠永刚, 等. 多机种大机群再次出动保障资源配置仿真与优化[J]. 系统仿真学报, 2021, 33(4): 892-899.
	Xu Gang, Zhang Lei, Yun Yonggang, Du Li. Simulation and Optimization of Support Resource Allocation for Large-multi-aerial Fleet Model[J]. Journal of System Simulation, 2021, 33(4): 892-899.
6	吴同晗, 陈春良, 丁苹, 等. 战时维修保障人员数量确定方法[J]. 装甲兵工程学院学报, 2018, 32(5): 33-36.
	Wu Tonghan, Chen Chunliang, Ding Ping, et al. Method of Determining Quantity of Wartime Maintenance Support Personnel[J]. Journal of Academy of Armored Force Engineering, 2018, 32(5): 33-36.
7	王文秀, 祝华远, 孙鲁青, 等. 机务准备中的保障装备配置优化分析[J]. 科学技术与工程, 2009, 1(9): 6601-6602.
	Wang Wenxiu, Zhu Huayuan, Sun Luqing, et al. Optimum Configuration of Equipment in Maintenance[J]. Science Technology and Engineering, 2009, 21(9): 6601-6602.
8	张雷, 查晨东, 常天庆, 等. 装甲装备保障测试设备的优化配置模型[J]. 火力与指挥控制, 2018, 43(6): 86-89.
	Zhang Lei, Zha Chendong, Chang Tianqing, et al. Research on Optimization of Allocation Model of Armor Equipment Guarantee Test Equipment[J]. Fire Control & Command Control, 2018, 43(6): 86-89.
9	朱亚红, 曹继平, 王正元, 等. 变精度粗糙集的战时装备维修保障资源优化配置[J]. 火力与指挥控制, 2014, 39(6): 40-44.
	Zhu Yahong, Cao Jiping, Wang Zhengyuan, et al. Optimal Deployment of Equipment Maintenance Support Resources Based on Variable Precision Rough Set in Wartime[J]. Fire Control & Command Control, 2014, 39(6): 40-44.
10	孙宝琛, 贾希胜, 程中华. 战时装备维修保障资源优化模型[J]. 火力与指挥控制, 2013,38(6): 159-162.
	Sun Baochen, Jia Xisheng, Cheng Zhonghua. Study on Model for Equipment Maintenance Resource Optimization in Wartime[J]. Fire Control & Command Control, 2013, 38(6): 159-162.
11	吕晓峰, 李保刚, 周玉柱. 基于遗传算法的航空弹药保障人员优化配置[J]. 计算机与现代化, 2011(10): 11-14.
	Xiaofeng Lü, Li Baogang, Zhou Yuzhu. Optimized Collocation of Airborne Ammunition Support Personnel Based on Genetic Algorithm[J]. Computer and Modernization, 2011(10): 11-14.
12	赵芳琴. 基于贝叶斯网络的城市交通规划辅助决策模型[J]. 山东交通学院学报, 2021, 29(3): 32-38, 49.
	Zhao Fangqin. Assistant Decision Model of Urban Traffic Planning Based on Bayesian Network[J]. Journal of Shandong Jiao Tong University, 2021, 29(3): 32-38, 49.
13	党彤. 基于贝叶斯网络的车辆变道行为分析[D]. 西安: 西安理工大学, 2018.
	Dang Tong. Analysis of Vehicle Lane Changing Behavior Based on Bayesian network[D]. Xi'an: Xi'an University of Technology, 2018.
14	赵禄达, 王斌. 基于DBN的电子战指挥辅助决策方法研究[J].电光与控制, 2021, 28(11): 16-20, 100.
	Zhao Luda, Wang Bin. Research on Assistant Decision-Making Method of EW Command Based on DBN[J]. Electro Optic and Control, 2021, 28(11): 16-20, 100.
15	刘卓, 陈艳艳, 路尧, 等. 时空大数据驱动的新型智慧城市交通规划决策支持框架[J]. 地理信息世界, 2020, 27(3): 1-7.
	Liu Zhuo, Chen Yanyan, Lu Yao, et al. A Decision Support Framework for Transportation Planning in the New Smart City Driven by Spatiotemporal Big Data[J]. Geomatics World, 2020, 27(3): 1-7.
16	刘成清, 胡大伟, 黄榕. 基于路径灵活性的两阶段开放式低碳选址-路径问题[J]. 科学技术与工程, 2020, 20(17): 7080-7087.
	Liu Chengqing, Hu Dawei, Huang Rong. Two-echelon Open Low Carbon Location-Routing Problem Based on Path flexibility[J]. Science Technology and Engineering, 2020, 20(17): 7080-7087.
17	杨于镭. 拓展的隐马氏模型和贝叶斯网络[D]. 长沙: 国防科技大学, 2008.
	Yang Yulei. Extended Hidden Markov Model and Bayesian Network[D]. Changsha: University of Defense Science and Technology, 2008.
18	袁朝春, 翁烁丰, 何友国, 等. 基于改进人工势场法的路径规划决策一体化算法研究[J]. 农业机械学报, 2019, 50(9): 394-403.
	Yuan Chaochun, Weng Shuofeng, He Youguo, et al. Integration Algorithm of Path Planning and Decision-Making Based on Improved Artificial Potential Field[J]. Transactions of the Chinese Society for Agricultural Machinery, 2019, 50(9): 394-403.
19	李振兴, 王朋飞, 王新, 等. 基于幅值特征和Hausdorff距离的配电网故障定位方法[J]. 电力系统自动化, 2020, 44(7): 169-177.
	Li Zhenxing, Wang Pengfei, Wang Xin, et al. Distribution Network Fault Location Method Based on Amplitude Characteristics and Hausdorff Distance[J]. Power System Automation, 2020, 44(7): 169-177.

父节点R	职能	子节点r	业务	父节点R	职能	子节点r	业务
1	运输	1	指挥车保障	5	军需伙食	1	飞行灶保障
		2	空勤车保障			2	地面灶保障
		3	机务车保障			3	大灶(设施)保障
		4	牵引车保障			4	保障(员)
2	机场勤务	1	养场(员)			5	供水(车)保障
		2	机场灯光	6	航材	1	保管人员
		3	消防保障			2	下送(车)保障
		4	场道清扫(车)			3	救生伞保障
		5	驱鸟(车)保障			4	阻力伞保障
		6	洒水(车)保障	7	通导卫警	1	气象预报(员)
		7	助航灯(器材)保障			2	通信指挥(车)
		8	特情抢救(车)保障			3	飞管(塔台)车
		9	驱鸟(员)			4	内场灯光(车)保障
3	油料	1	加油(车)保障			5	医护保障(员)
		2	抽油(车)保障			6	救护保障(员)
		3	运油(车)保障			7	飞行岗
		4	油料化验(员)			8	警戒岗
		5	附油(车)保障	8	特种勤务	1	A型弹保障
		6	油料回收(车)			2	B型弹保障
4	四站	1	充冷(车)保障			3	C型弹保障
		2	充氮(车)保障			4	下送(车)保障
		3	电源(车)保障			5	弹药I
		4	油泵(车)保障			6	弹药II
		5	空调(车)保障			7	弹药III
		6	充氧(车)保障			8	运输(车)保障
		7	气源(车)保障
		8	液冷(车)保障
		9	高氮(车)保障

方案	路径指标K’	出动率G	满足率Z	相对时间t’
初始方案	0.940	1	1	0.820
比例配置方案	0.898	0.928	1	0.869
模型最优方案	0.850	0.868	1	0.983

父节点R	子节点r	节点力量强度匹配度H_S(o,n)									缺口节点
父节点R	子节点r	4_1	4_2	4_3	4_4	4_5	4_6	4_7	4_8	4_9	缺口节点
4	1	0.403 3									r_4_1
	2	0.988 6	0.527 1								r_4_2
	3	0.987 0	0.986 2	0.461 1							r_4_3
	4	0.986 1	0.983 0	0.986 1	0.906 9						-
	5	0.978 8	0.979 1	0.981 3	0.980 6	0.493 6					r_4_5
	6	0.973 1	0.976 8	0.976 4	0.974 2	0.959 4	0.518 2				r_4_6
	7	0.906 2	0.941 7	0.975 2	0.957 3	0.912 0	0.944 2	0.467 2			r_4_7
	8	0.886 1	0.936 0	0.938 8	0.936 1	0.864 9	0.938 7	0.921 6	0.449 2		r_4_8
	9	0.863 9	0.849 5	0.876 0	0.892 7	0.815 2	0.851 8	0.907 3	0.851 8	0.804 9	-
